Zestaw Mechaniczny wyłącznik ciśnieniowy do sprężarki z instrukcją

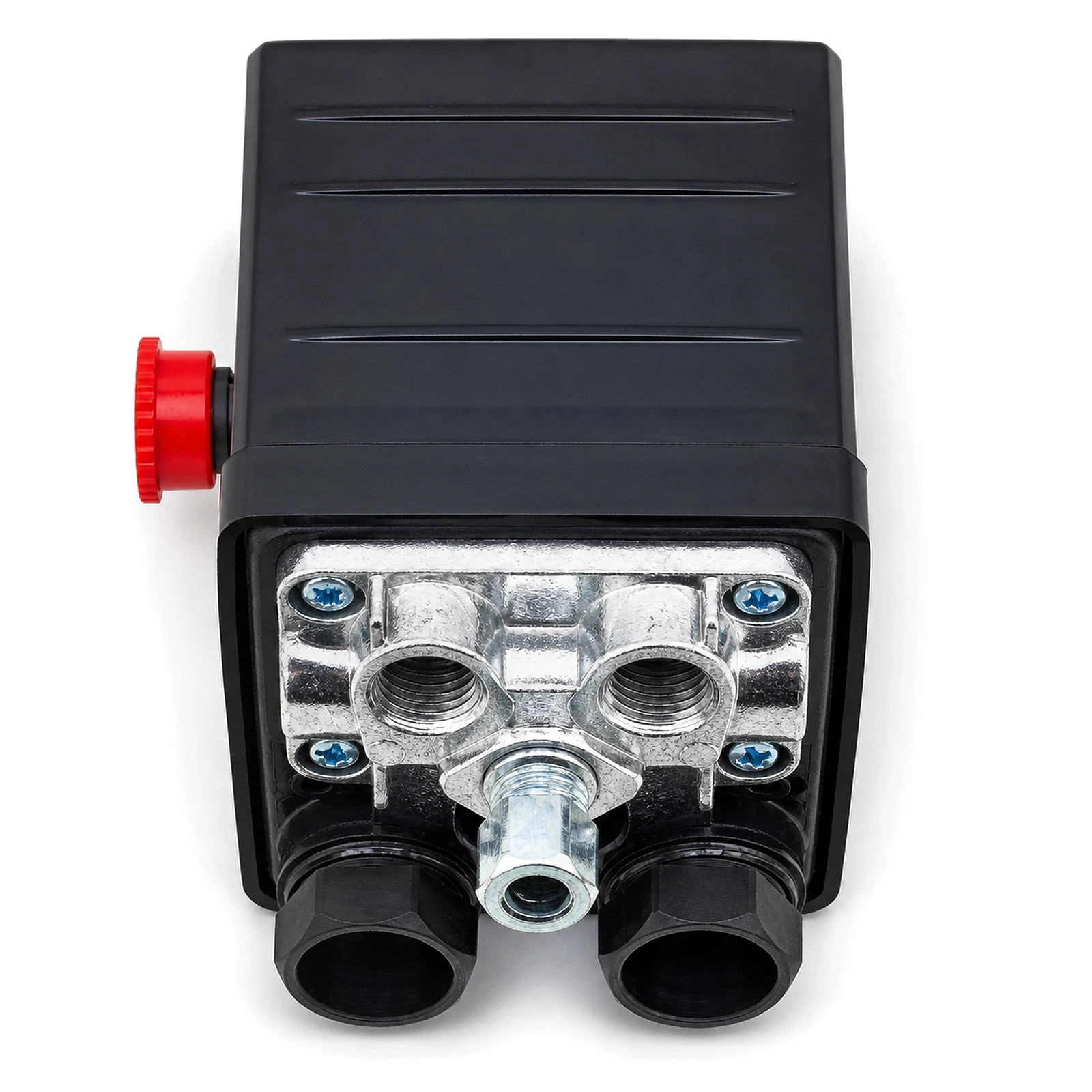

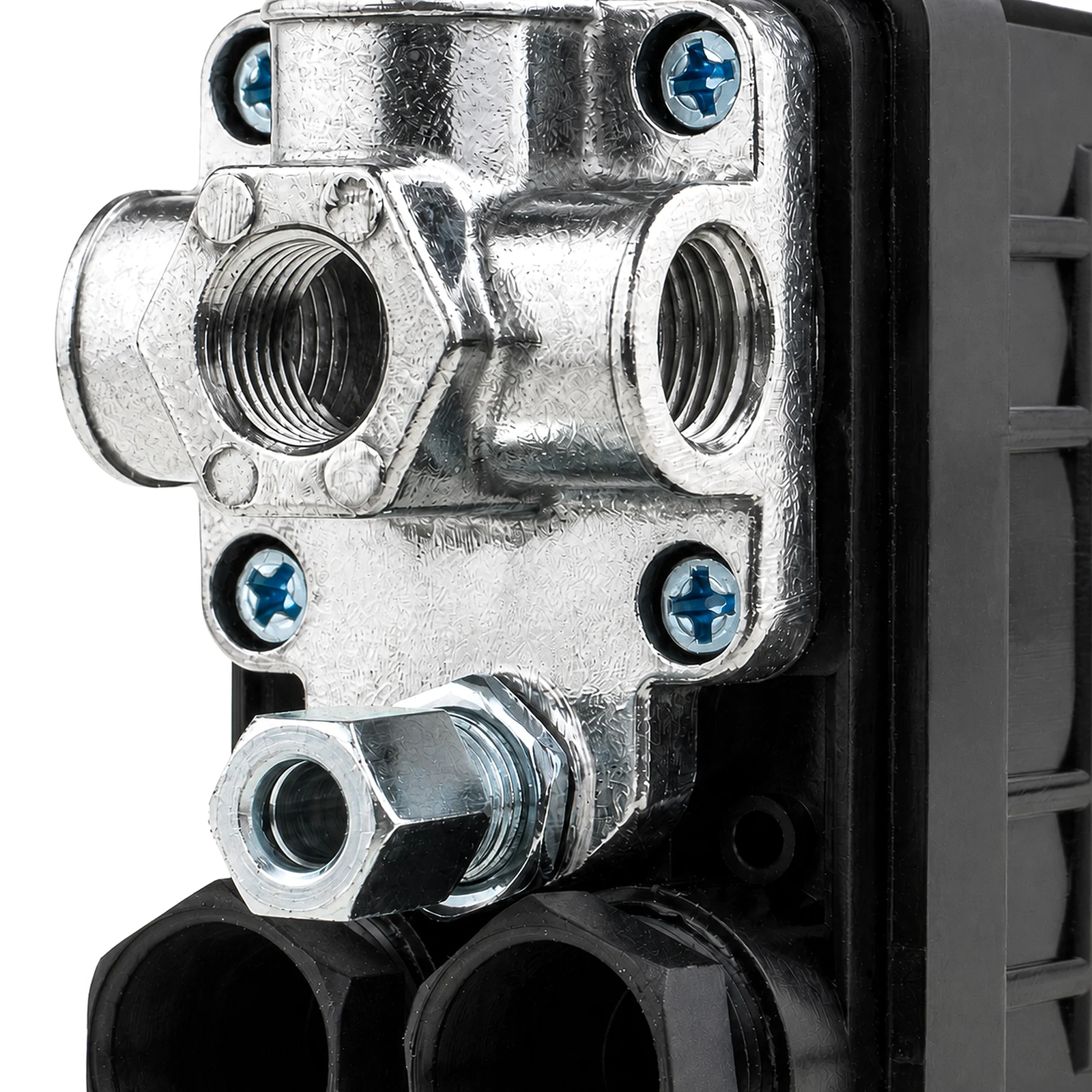

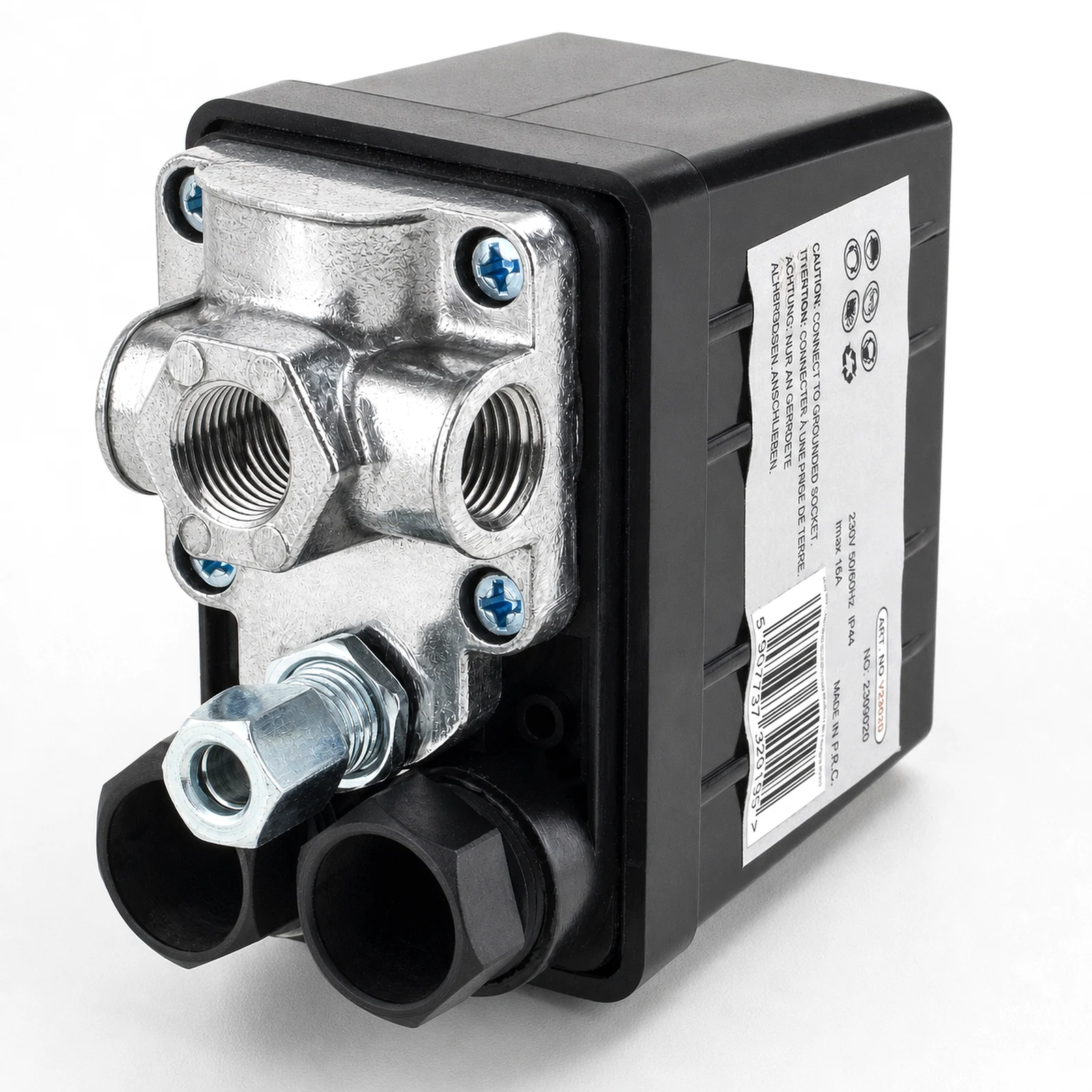

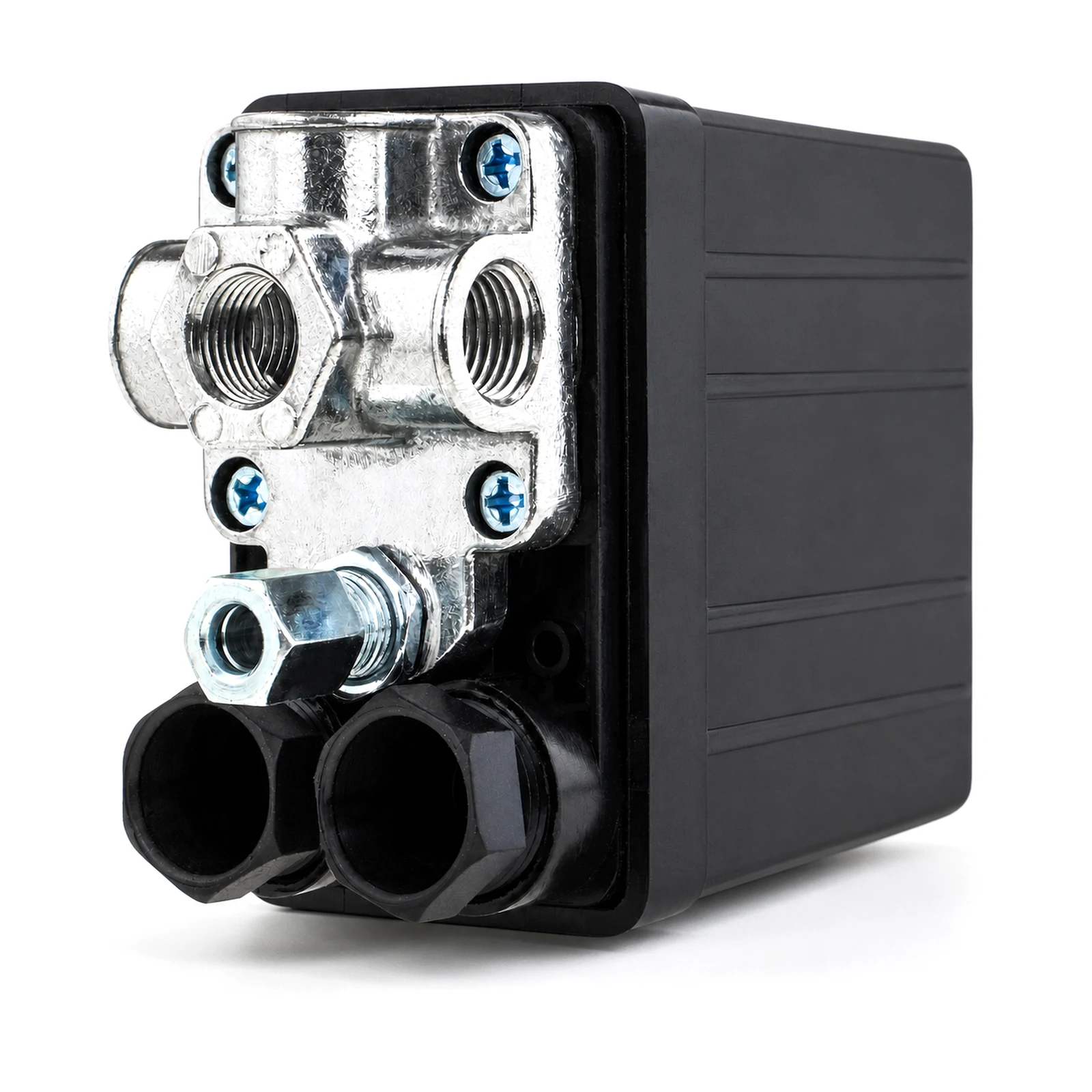

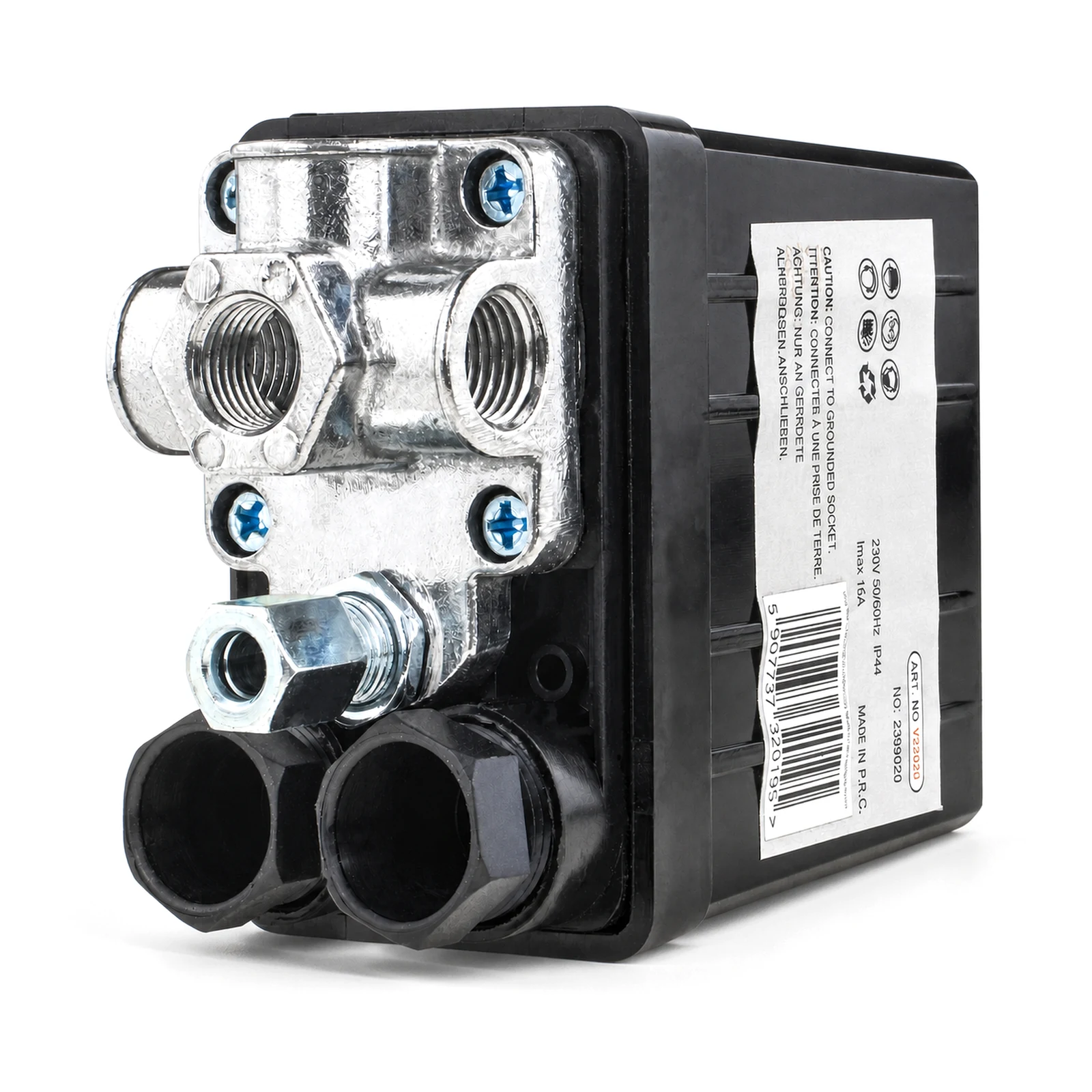

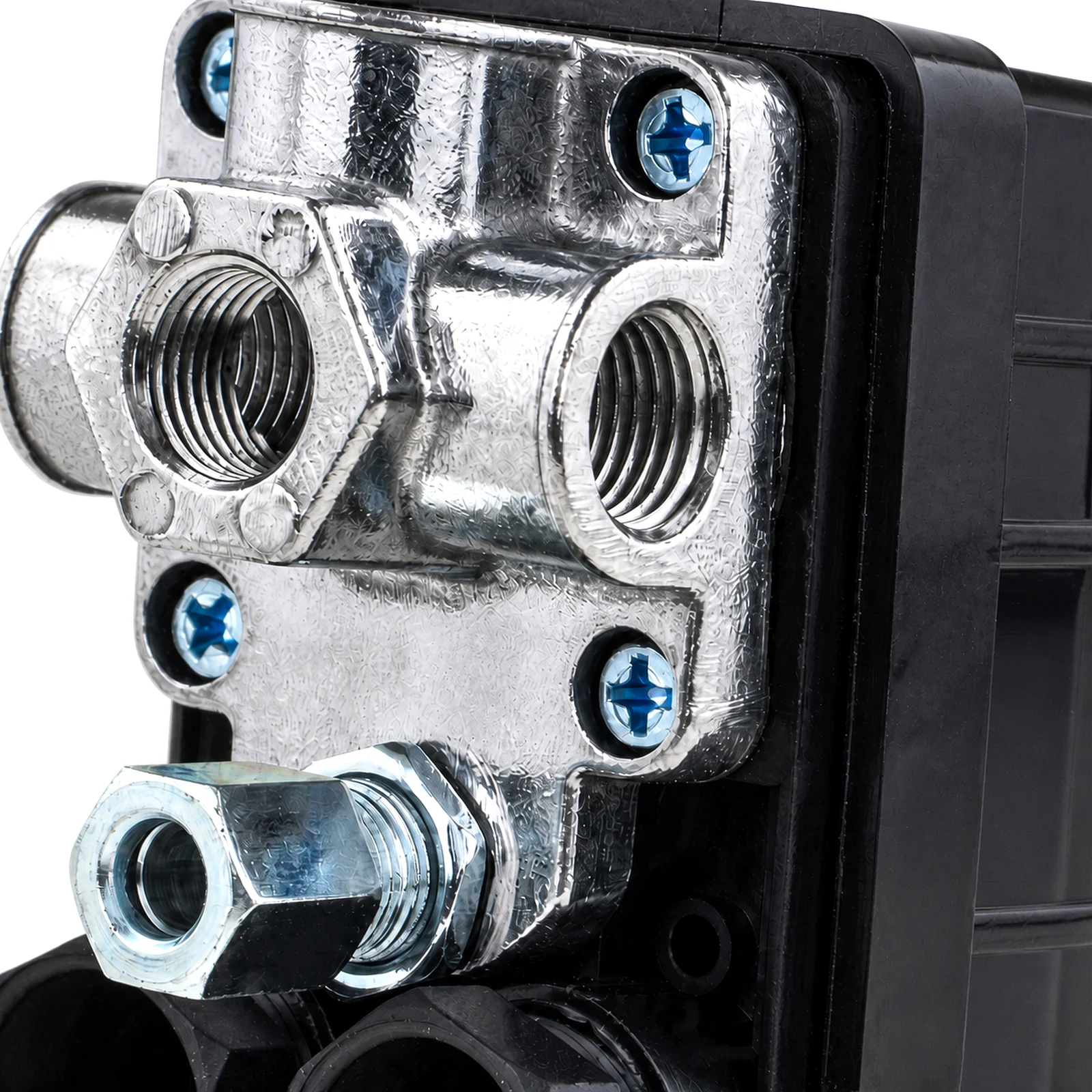

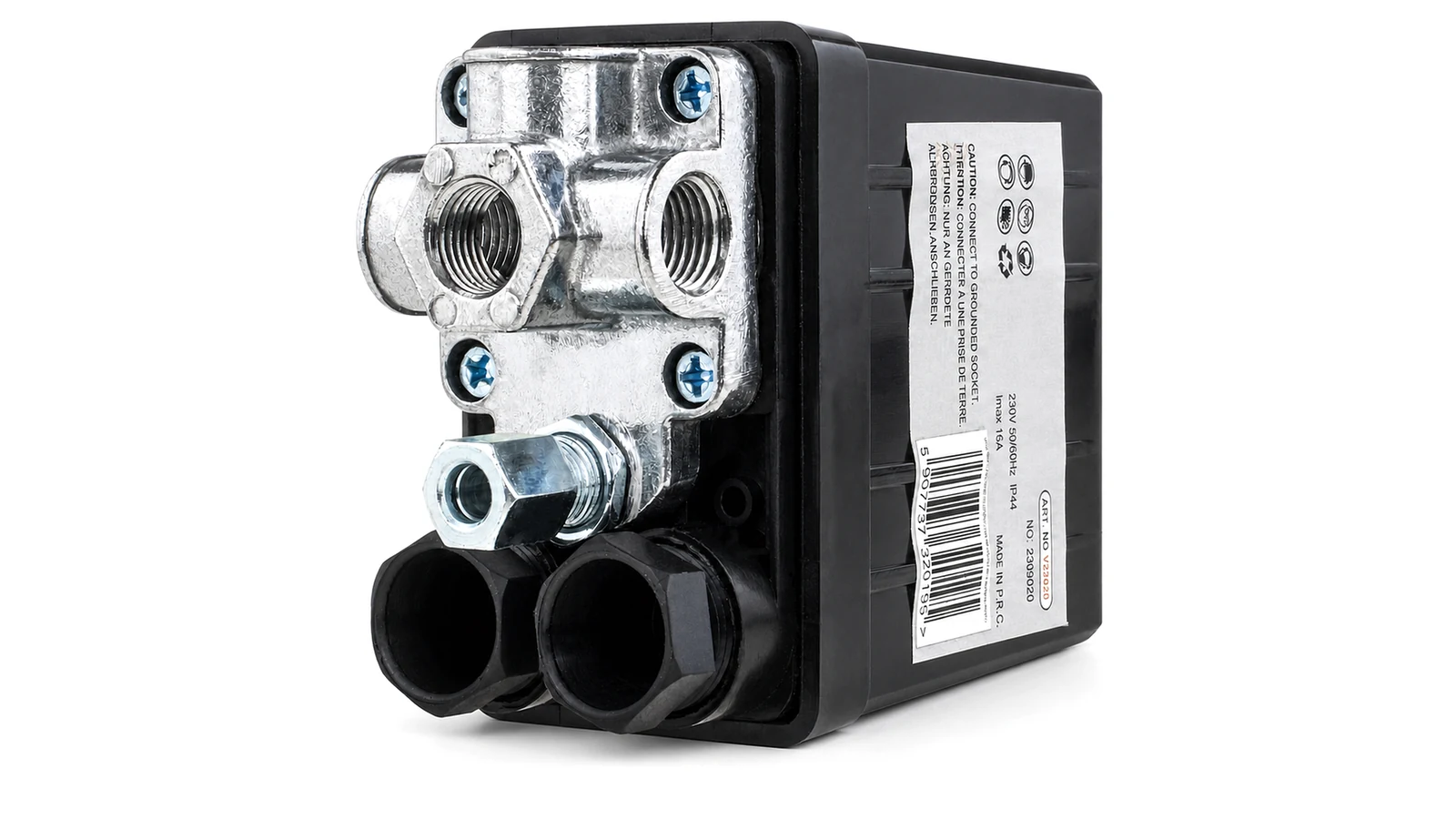

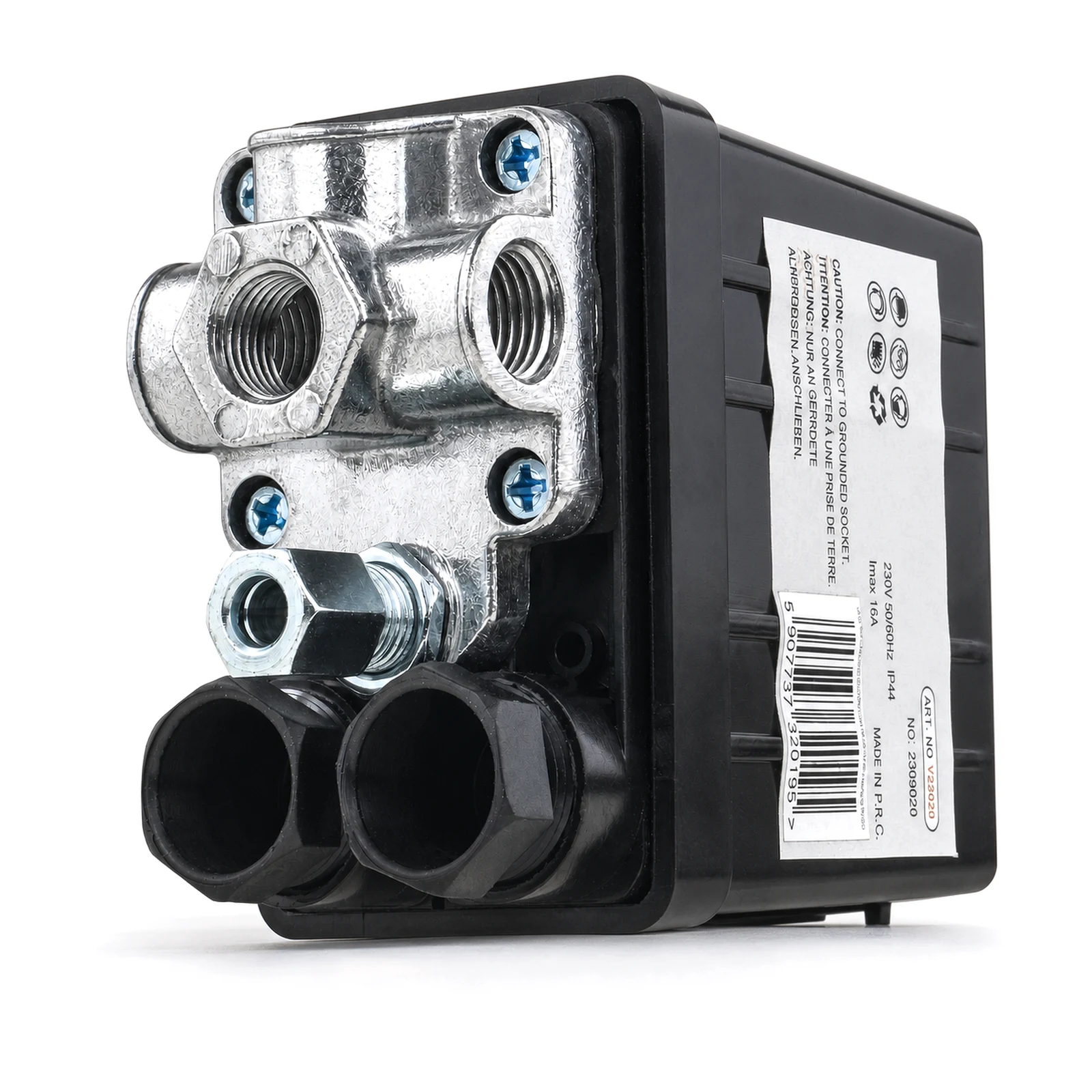

Jednofazowy presostat 230 V z czteroportowym kolektorem G1/4, odprężnikiem, regulacją 3-12 bar i maksymalnym ciśnieniem 12 bar. Zestaw zawiera: Kompletny wyłącznik ciśnieniowy do sprężarki - 1 szt; Instrukcja bezpiecznego użytkowania.

SKU: VL2260013
GTIN-14: 05908170451064
EAN-13: 5908170451064

Opis produktu

Właściwy presostat przywraca oczekiwany cykl pracy.

Mechaniczny wyłącznik ciśnieniowy do sprężarki powietrza odpowiada na konkretny cel: zastąpić niesprawny presostat w kompatybilnym kompresorze 230 V. To rozwiązanie dla sytuacji, w której potrzebny jest zamiennik przywracający automatyczne wyłączanie i ponowne uruchamianie sprężarki zależnie od ciśnienia. O właściwym wyborze decydują napięcie, ciśnienie, przyłącza i konstrukcja. Dzięki temu część można dobrać według warunków pracy konkretnego kompresora, a nie wyłącznie według jego marki.

Najważniejsze zalety

Kluczowe cechy mają praktyczne znaczenie.

Zasilanie 230 V AC określa przeznaczenie do zgodnej instalacji jednofazowej i daje jasny punkt odniesienia przy ocenie zgodności elektrycznej. Automatyczne przełączanie oznacza brak potrzeby ręcznego włączania i wyłączania sprężarki w każdym cyklu; kolejne zmiany stanu urządzenia są zależne od ciśnienia. Z kolei regulacja 3-12 bar pozwala dopasować progi do granic kompatybilnej instalacji, tak aby ustawienia odpowiadały warunkom danego układu.

Zastosowanie i możliwości

Naprawa odpowiada na konkretne objawy.

Pierwszy scenariusz to wymiana uszkodzonego wyłącznika ciśnieniowego w zgodnym kompresorze powietrza. Prace dotyczą wtedy układu, który przestał prawidłowo reagować na ustalone progi. Druga sytuacja pojawia się, gdy sprężarka nie załącza się przy właściwym ciśnieniu; naprawa obejmuje wówczas reakcję układu w tym punkcie cyklu. Produkt znajduje zastosowanie także wtedy, gdy układ nie wyłącza sprężarki przy właściwym progu. Oba przypadki wyznaczają konkretny cel prac: naprawę załączania albo wyłączania sprężarki przy odpowiednich progach ciśnienia.

Dane techniczne i parametry

Najważniejsze wartości wspierają właściwy dobór.

Nominalny zakres pracy 5-8 bar opisuje podstawowy przedział działania presostatu, a regulacja 3-12 bar pozwala dopasować progi w granicach kompatybilnej instalacji. Maksymalne ciśnienie 12 bar wyznacza górną granicę produktu, natomiast mechaniczne sterowanie łączy pracę automatyczną zależną od ciśnienia z czerwonym przyciskiem ON/OFF typu push-pull.

Zastosowanie: Wymiana uszkodzonego wyłącznika ciśnieniowego w zgodnym kompresorze powietrza
Rodzaj produktu: Mechaniczny wyłącznik ciśnieniowy do sprężarki powietrza
Liczba elementów roboczych: 1 szt
Sterowanie automatyczne: Automatyczne załączanie i wyłączanie zależne od ciśnienia
Sterowanie ręczne: Czerwony przycisk ON/OFF typu push-pull
Nominalny zakres pracy: 5-8 bar
Zakres regulacji: 3-12 bar
Waga zestawu: 0,35 kg
Wymiary zestawu: 206 x 119 x 96 mm
Maksymalne ciśnienie: 12 bar
Opakowanie: Bez osobnego opakowania wielorazowego

Skład zestawu

Zawartość kompletu jest jasno określona.

W zestawie znajduje się kompletny wyłącznik ciśnieniowy, czyli zasadniczy element tego kompletu. Przejrzysta zawartość zestawu pozwala sprawdzić elementy dostępne podczas pracy.

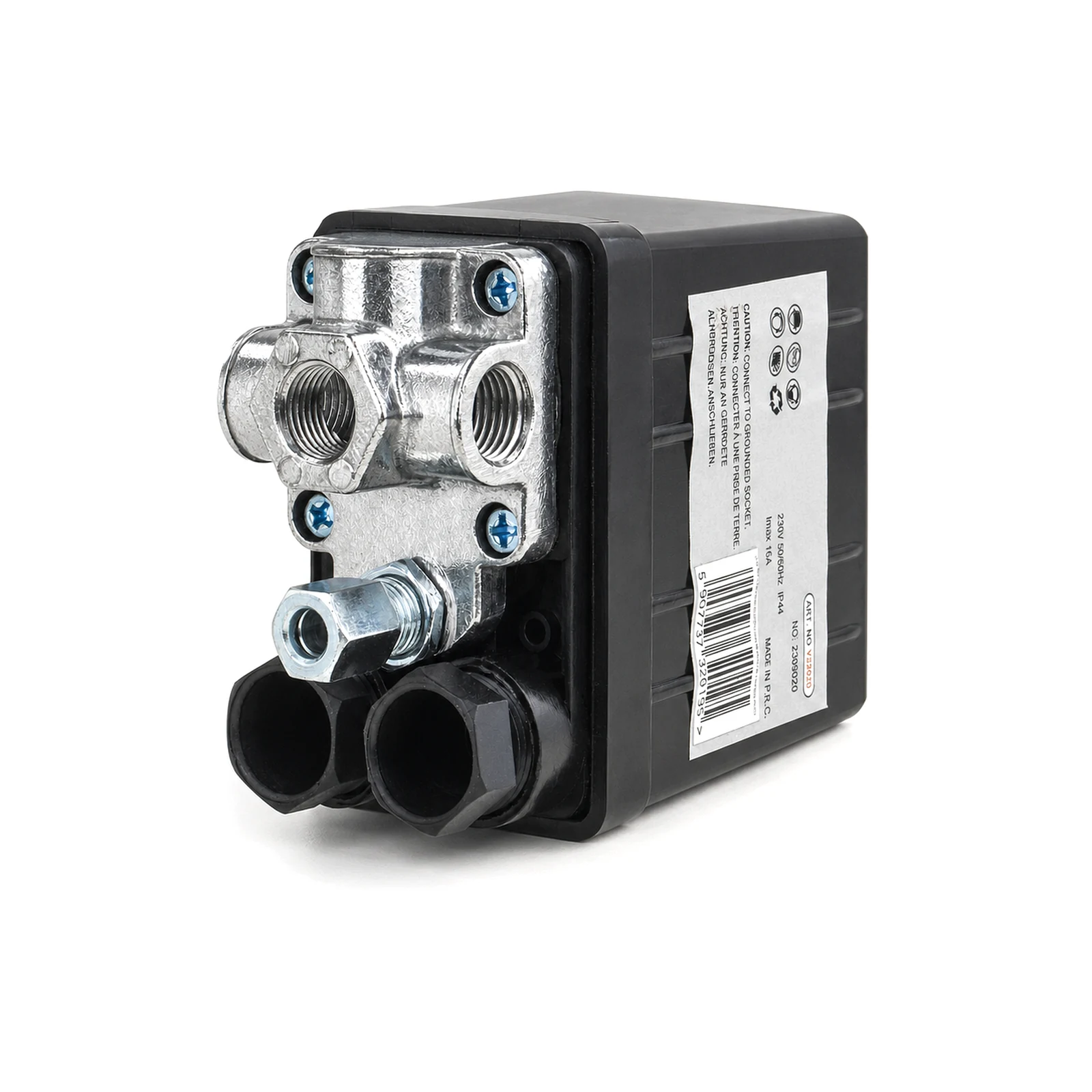

Kompletny wyłącznik ciśnieniowy do sprężarki — 1 szt.
Instrukcja bezpiecznego użytkowania

Zakres zastosowania

Ograniczenia

Wymaga kompatybilnej sprężarki powietrza i jednofazowej instalacji 230 V; sprężarka nie jest częścią zestawu.
Jest przeznaczony wyłącznie do sprężonego powietrza; nie potwierdzono zgodności z cieczami, tlenem ani gazami palnymi.
Nie wolno przekraczać 12 bar, a nastawa musi pozostać poniżej najniższej granicy zbiornika i osprzętu.
Nie zastępuje niezależnego zaworu bezpieczeństwa, manometru ani reduktora ciśnienia wyjściowego.
Nie potwierdzono pracy przy 400 V, prądzie stałym ani bezpośredniego przełączania każdego silnika; może być potrzebny stycznik.
Przed montażem trzeba potwierdzić standard gwintu 1/4 cala na egzemplarzu; BSP i NPT nie są zamienne.

Przygotowanie i obsługa

Zalecenia

Przed montażem porównaj napięcie, obciążenie silnika, zakres ciśnień, gwint i sposób podłączenia odprężnika.
Przed demontażem odłącz i zabezpiecz zasilanie oraz opróżnij przyłączony odcinek do potwierdzonego 0 bar.
Użyj właściwego uszczelniacza do sprężonego powietrza, nie zasłaniaj kanału i zamknij wolne porty dobranymi zaślepkami.
Po zamknięciu pokrywy sprawdź szczelność oraz rzeczywiste progi załączenia i wyłączenia na niezależnym manometrze.
Okresowo kontroluj szczelność, stabilność progów, zaciski, odciążenia przewodów i pokrywę; zapas przechowuj sucho.

Ostrzeżenia

Czego nie robić

Porażenie i łuk elektryczny przy napięciu 230 VNie zdejmuj pokrywy ani nie dotykaj zacisków przy podanym napięciu
Demontaż elementu pozostającego pod ciśnieniemNie odkręcaj presostatu, korka ani złączki, dopóki układ nie ma 0 bar
Brak niezależnego zabezpieczenia przed nadciśnieniemNie używaj presostatu jako jedynego zabezpieczenia przed nadciśnieniem
Ustawienie ciśnienia powyżej dopuszczalnej granicyNie przekraczaj 12 bar ani niższej granicy zbiornika lub osprzętu
Mylenie presostatu z reduktorem ciśnieniaNie traktuj presostatu jako reduktora ciśnienia wyjściowego
Zastosowanie niezgodnego standardu gwintu 1/4 calaNie wkręcaj złączki wyłącznie na podstawie oznaczenia 1/4 cala
Uszkodzenie portu przez niewłaściwe dokręcanieNie dokręcaj na siłę ani nie poprawiaj przecieku pod ciśnieniem
Nieprawidłowe zamknięcie niewykorzystanego portuNie pozostawiaj portu otwartego ani zaślepionego przypadkowym korkiem
Badanie przecieku dłonią lub twarząNie szukaj przecieku palcem, dłonią ani twarzą
Użycie z niepotwierdzonym medium lub atmosferą wybuchowąNie używaj z tlenem, gazem palnym, cieczą ani agresywną chemią
Przeciążenie styków prądem silnikaNie dobieraj silnika wyłącznie według wartości 15 A na obudowie
Praca z otwartą pokrywą lub nieodciążonym przewodemNie uruchamiaj presostatu z otwartą pokrywą lub luźnym przewodem

Bezpieczne użytkowanie

Dobre praktyki

Odłącz i zabezpiecz zasilanie przed presostatem; miernikiem potwierdź brak napięcia
Odłącz sprężarkę, spuść powietrze i potwierdź 0 bar na manometrze przed demontażem
Zachowaj niezależny zawór bezpieczeństwa dobrany do zbiornika i wydajności sprężarki
Ustaw próg poniżej granicy najsłabszego elementu i sprawdź go niezależnym manometrem
Do regulacji ciśnienia wyjściowego zastosuj osobny reduktor dobrany do instalacji
Zidentyfikuj standard gwintu i użyj zgodnej złączki o odpowiednim ciśnieniu znamionowym
Dokręcaj właściwym narzędziem i momentem; poprawki wykonuj wyłącznie po rozprężeniu układu
Zamknij każdy wolny port korkiem o zgodnym gwincie i ciśnieniu co najmniej równym instalacji
Szukaj przecieków metodą bezkontaktową, w okularach ochronnych i z dala od twarzy
Stosuj wyłącznie ze sprężonym powietrzem poza atmosferą wybuchową
Sprawdź kategorię i prąd rozruchowy; gdy brak potwierdzenia, zastosuj właściwy stycznik
Przed uruchomieniem zamknij pokrywę, zamocuj przewody w przepustach i chroń urządzenie przed wilgocią
