Zestaw osłony odsysającej do szlifierki kątowej 125 mm z instrukcją

Osłona odsysająca do cięcia szlifierką kątową 125 mm, z metalową stopą prowadzącą i osobną regulacją głębokości oraz pochylenia.

SKU
VL4260158
GTIN-14
05908170451552
EAN-13
5908170451552
Zestaw osłony odsysającej do szlifierki kątowej 125 mm z instrukcją – zdjęcie główne produktu

1 / 15

Opis produktu

Tnij z osłoną odsysającą do szlifierki kątowej 125 mm.

Na stole leży element do docięcia, a zaznaczona linia czeka już na narzędzie. Ten zestaw osłony odsysającej pomaga przygotować posiadaną szlifierkę do zaplanowanej obróbki. Najpierw sprawdzasz dopasowanie mocowania przystawki do swojego sprzętu, potem podłączasz odciąg przy miejscu cięcia. Po połączeniu sprzętu wracasz do zaznaczonej linii - czas zająć się czekającym materiałem. Nie zakładaj dołączonej tarczy zębatej 24T na szlifierkę kątową.

Najważniejsze zalety

Oprzyj narzędzie i wybierz sposób prowadzenia.

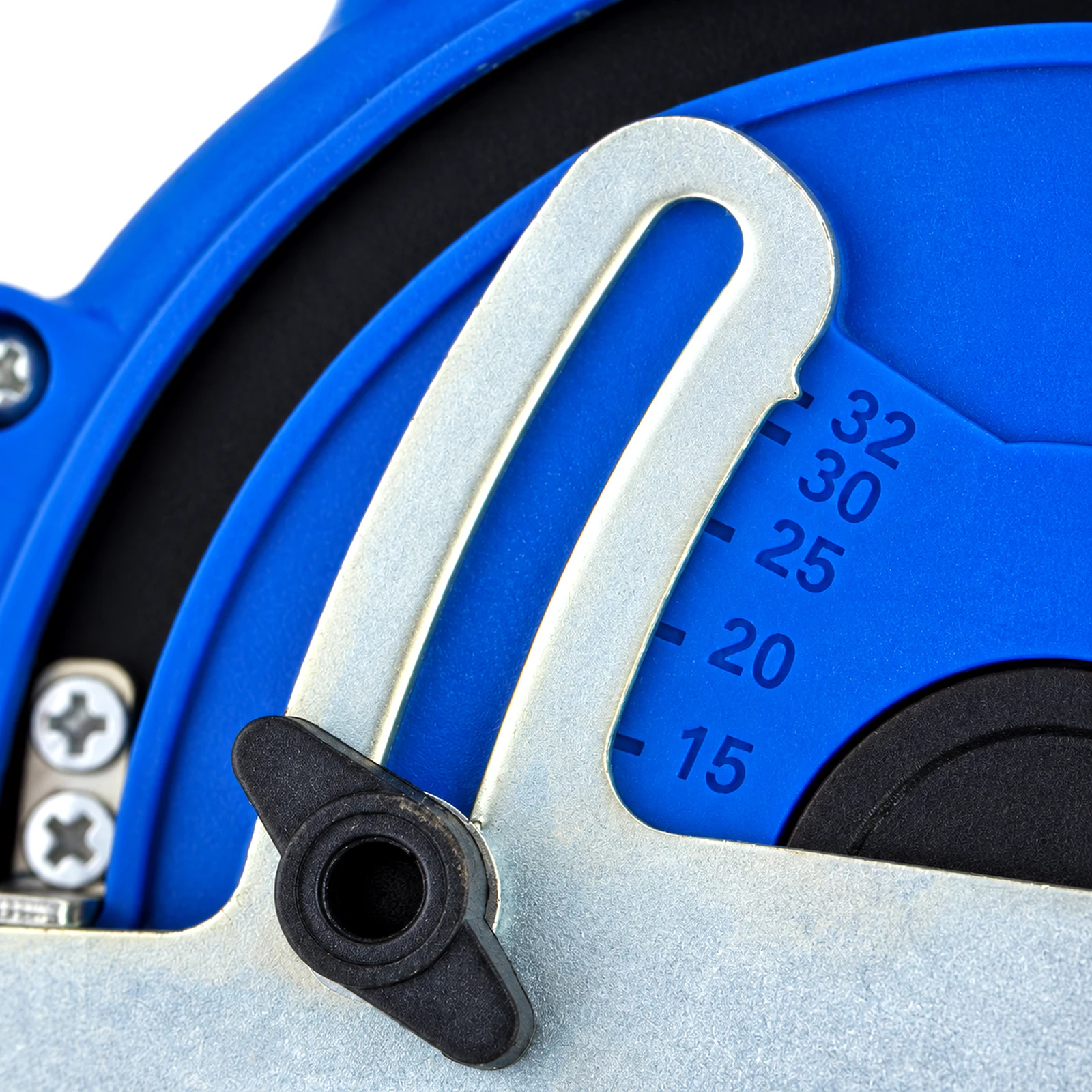

Metalowa stopa daje podparcie na obrabianej powierzchni. Prowadząc szlifierkę wzdłuż wyznaczonej linii, masz pod nią punkt oparcia, co pomaga skupić się na ruchu narzędzia. Regulacja głębokości ze skalą pozwala wybrać zagłębienie przed rozpoczęciem cięcia. Odczytujesz pozycję i wiesz, od jakiej nastawy zaczynasz. Z kolei osobna regulacja pochylenia pozwala zmienić ustawienie korpusu względem stopy. Kątem zajmujesz się oddzielnie, spokojnie dobierając położenie do zaplanowanego zadania. Wszystko możesz sprawdzić jeszcze przed startem.

Zastosowanie i możliwości

Zaznaczona linia zamienia się w gotowe cięcie.

Przy stole warsztatowym docinasz element wzdłuż zaznaczonej linii, gdy możesz oprzeć stopę na płaskiej powierzchni materiału. Ma powstać nacięcie o ustawionej głębokości? Najpierw wybierasz zagłębienie, potem wykonujesz nacięcie potrzebne do dalszej obróbki. Gdy zadanie wymaga cięcia skośnego, ustawiasz pochylenie w dopuszczonym zakresie i dobierasz do niego głębokość. Wszystkie te prace wykonuj wyłącznie z mocowaniami, narzędziem tnącym i materiałem dopuszczonymi do wspólnego użycia w dokumentacji wszystkich części.

Dane techniczne i parametry

Zablokuj nastawy i podłącz przewód odciągu.

Pokrętła blokujące utrzymują wybrane ustawienia podczas pracy. Kątowy króciec ze stopniowaną redukcją służy do podłączenia przewodu odciągu o pasującym przyłączu, więc dobierasz połączenie do posiadanego wyposażenia.

  • Przeznaczenie: Osłona odsysająca do cięcia szlifierką kątową 125 mm
  • Prowadzenie: Metalowa stopa połączona przegubowo z korpusem
  • Regulacja: Osobna regulacja głębokości i pochylenia z pokrętłami blokującymi
  • Przyłącze odciągu: Kątowy króciec i stopniowana redukcja do przewodu odciągu
  • Budowa osłony: Korpus z tworzywa i gładka półkolista osłona dolna
  • Liczba elementów roboczych: 19 szt.

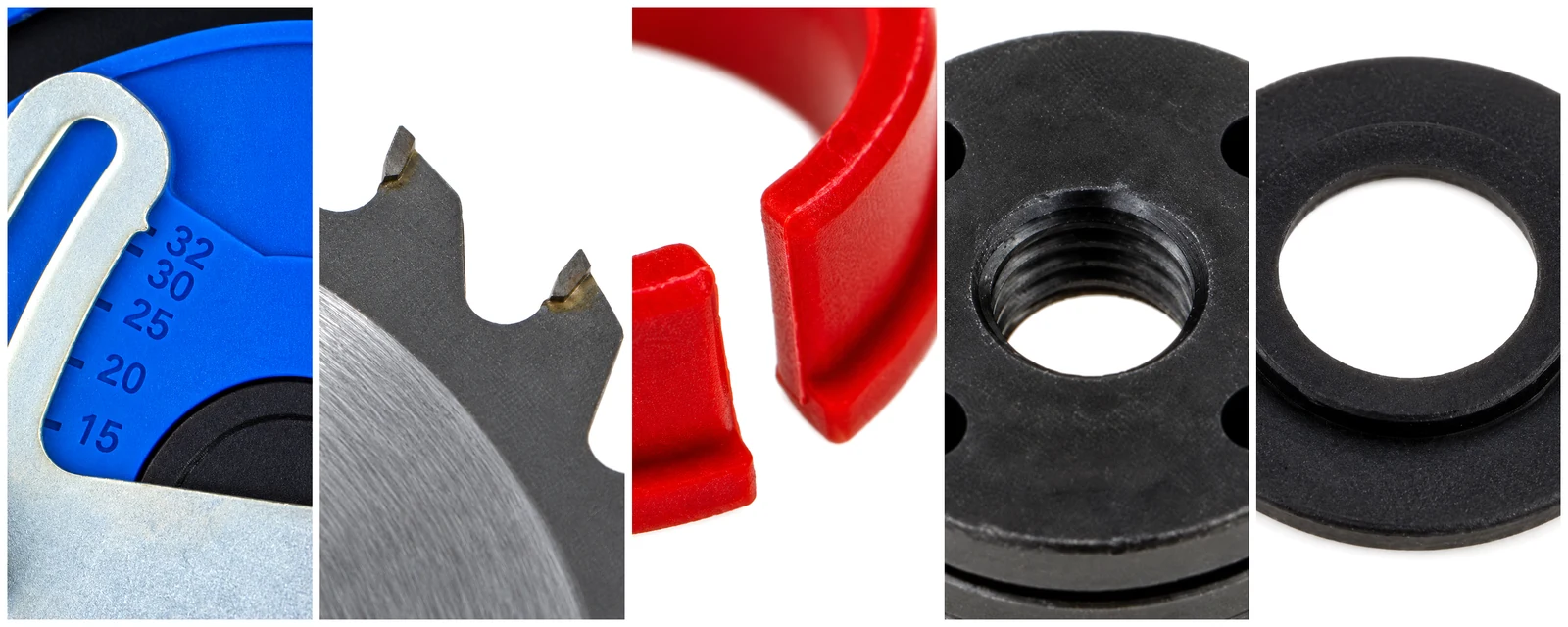

  • Zakres pracy: Głębokość maks. 32 mm; pochylenie 0-45°
  • Rozmiary elementów: Osłona: 125 mm; Tarcza: 125 × 22,23 mm, 24T; Pierścień z kołnierzem: Ø zewn. około 50-55 mm; pierścień metalowy: Ø zewn. około 60-65 mm; Adapter wrzeciona: Ø zewn. około 45 mm; Kołnierze mocujące: Ø zewn. około 40 mm; Redukcja odciągu: długość około 110-120 mm i jeszcze 4
  • Masa zestawu z opakowaniem: około 1,4 kg
  • Wymiary zestawu z opakowaniem: około 25 × 19 × 10 cm

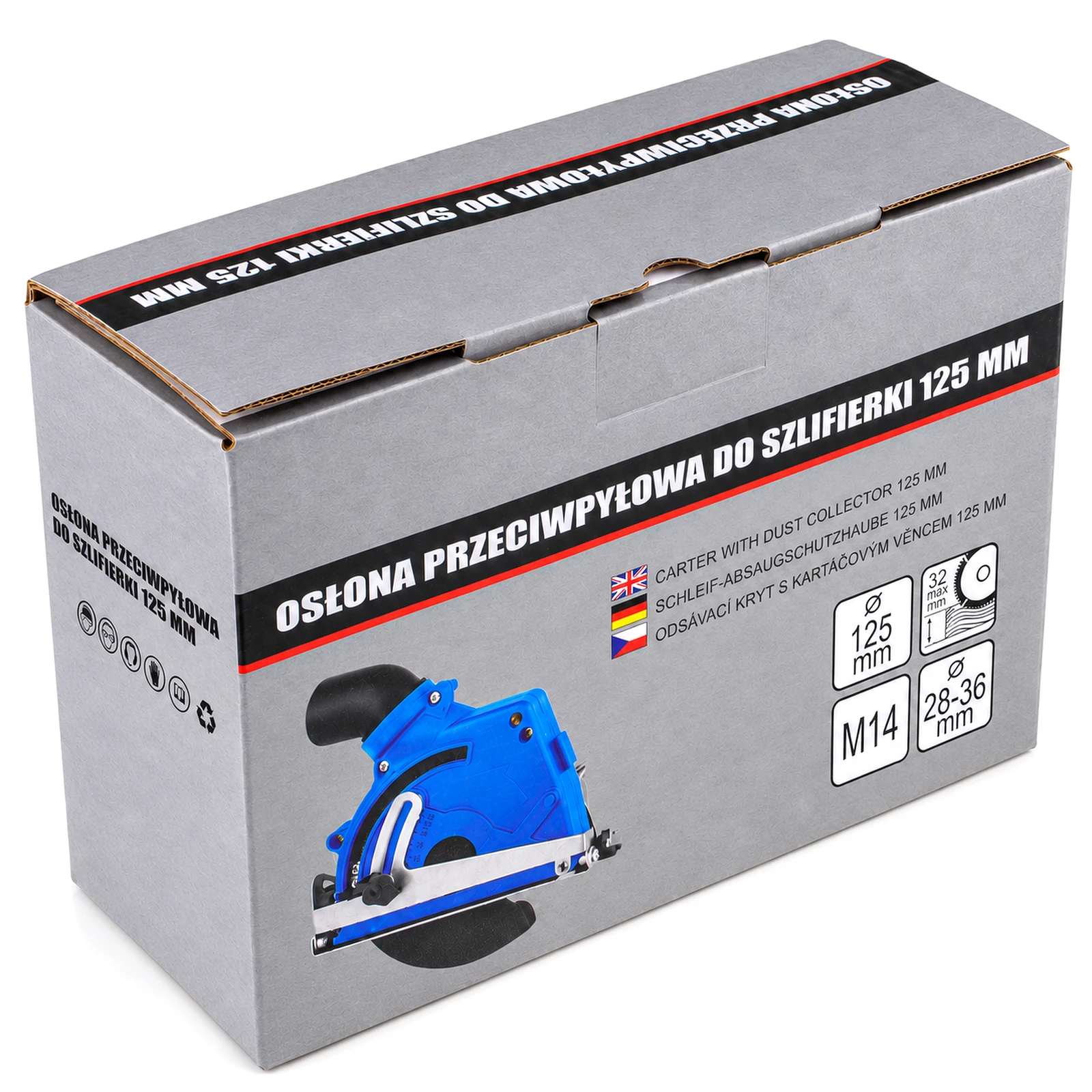

  • Opakowanie: Karton jednostkowy

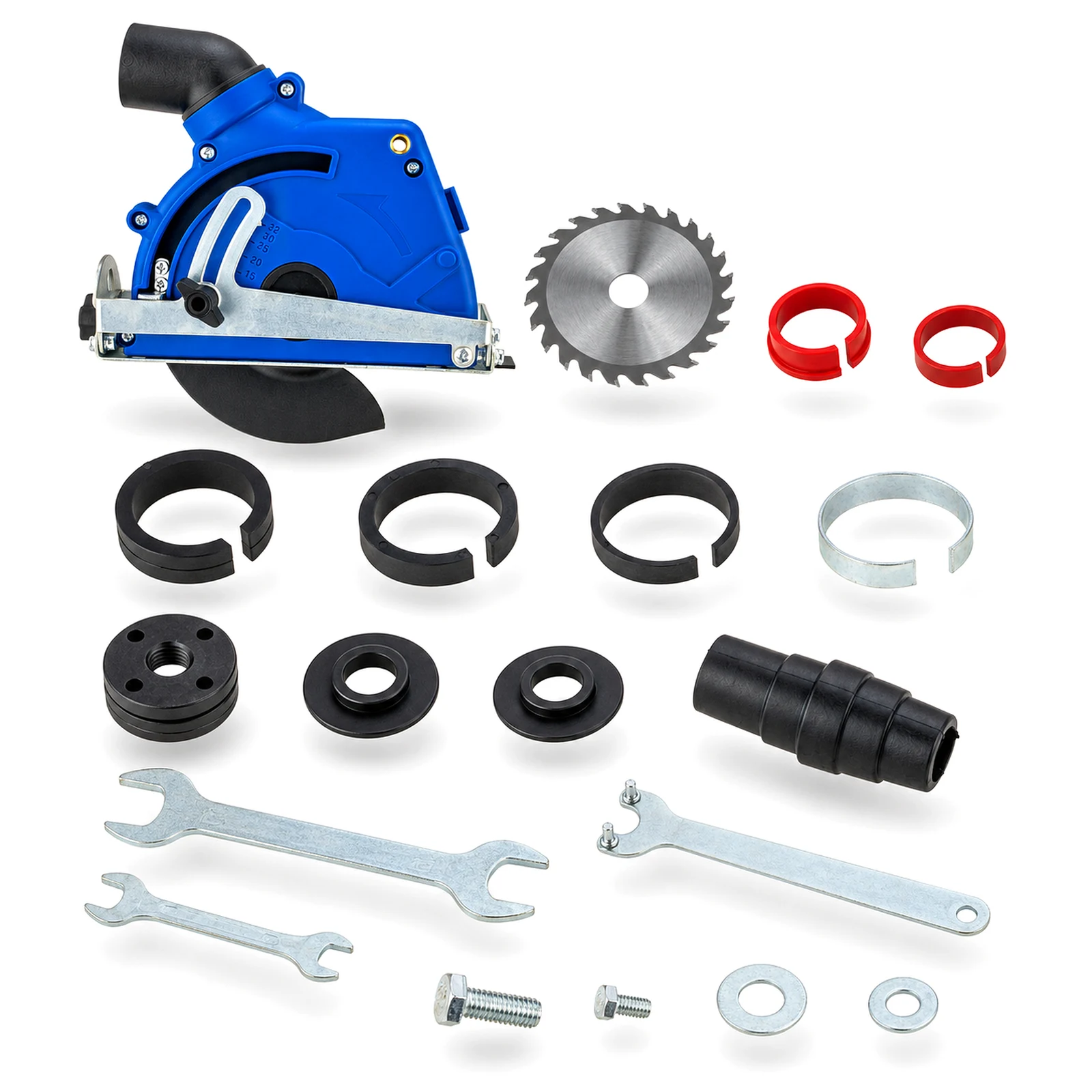

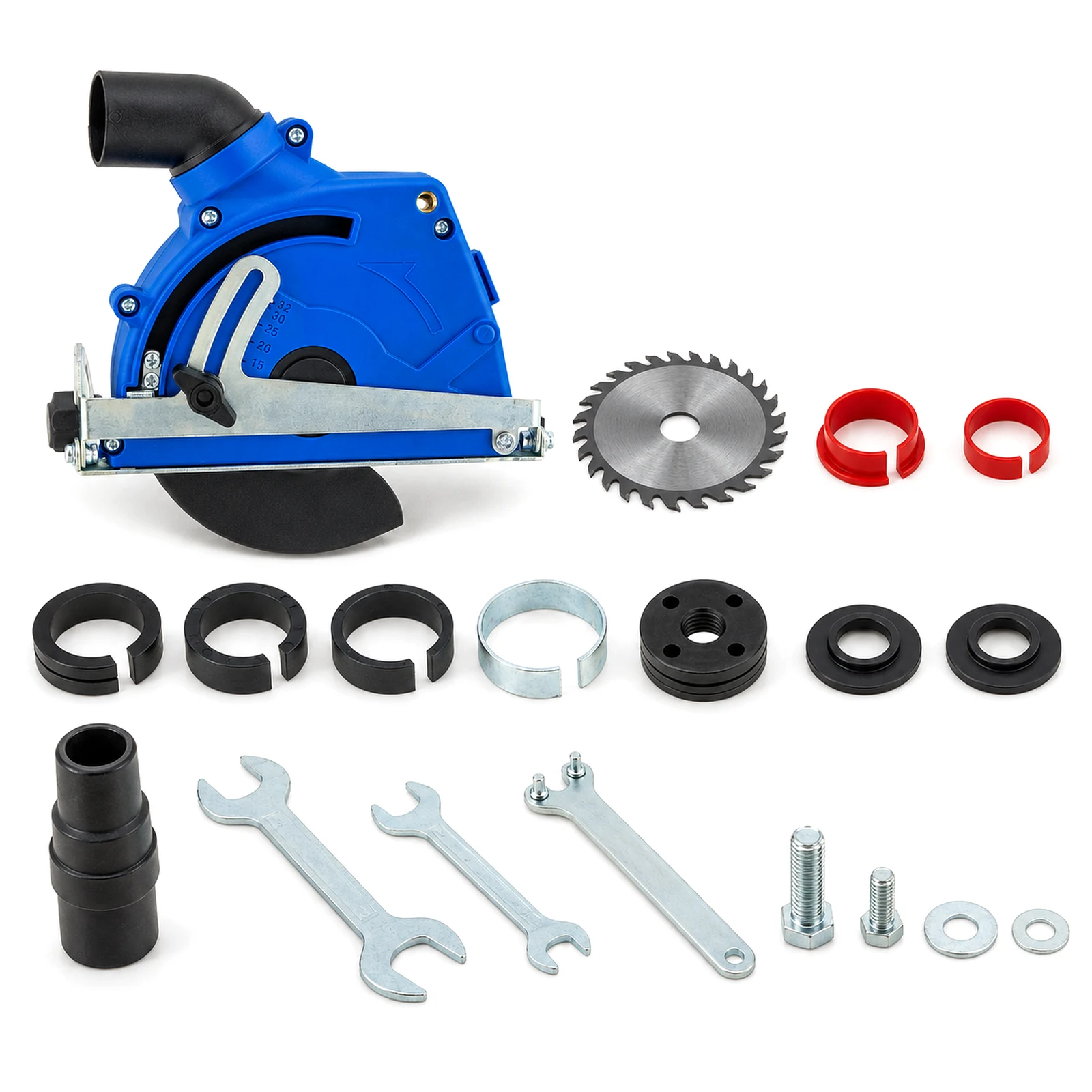

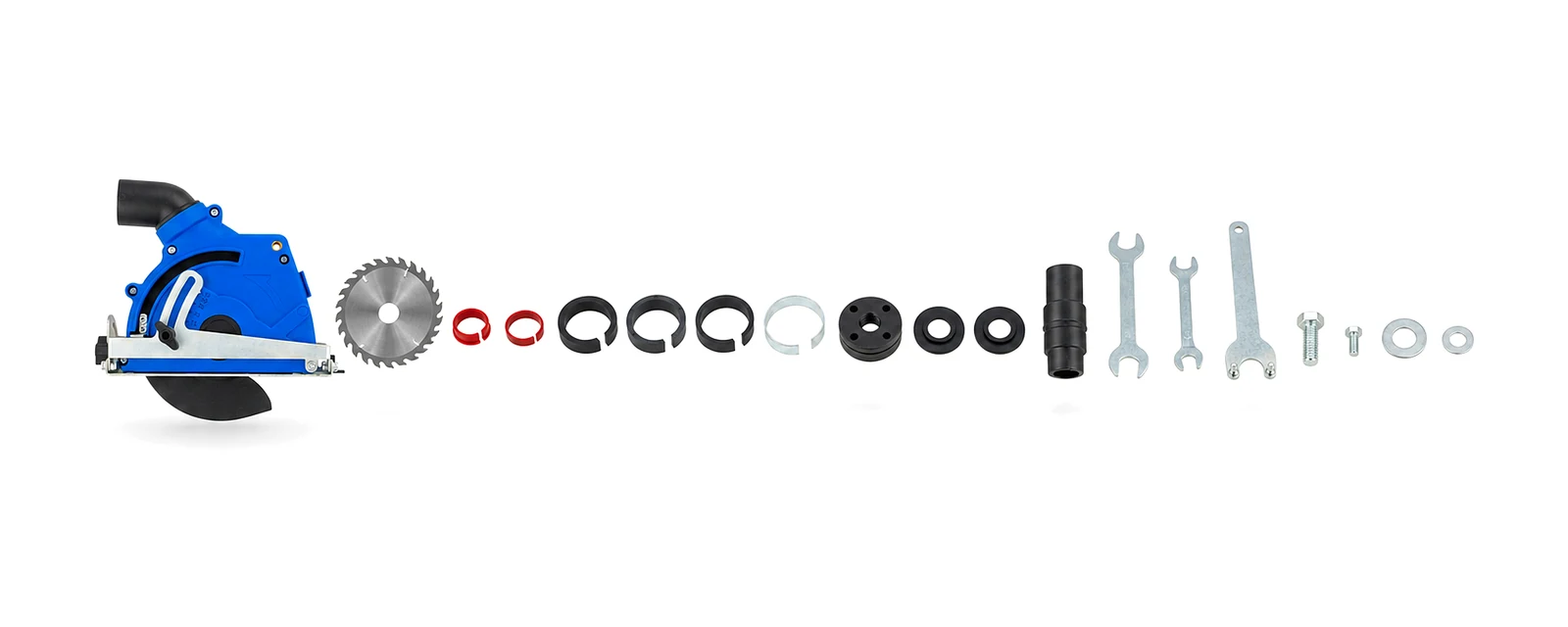

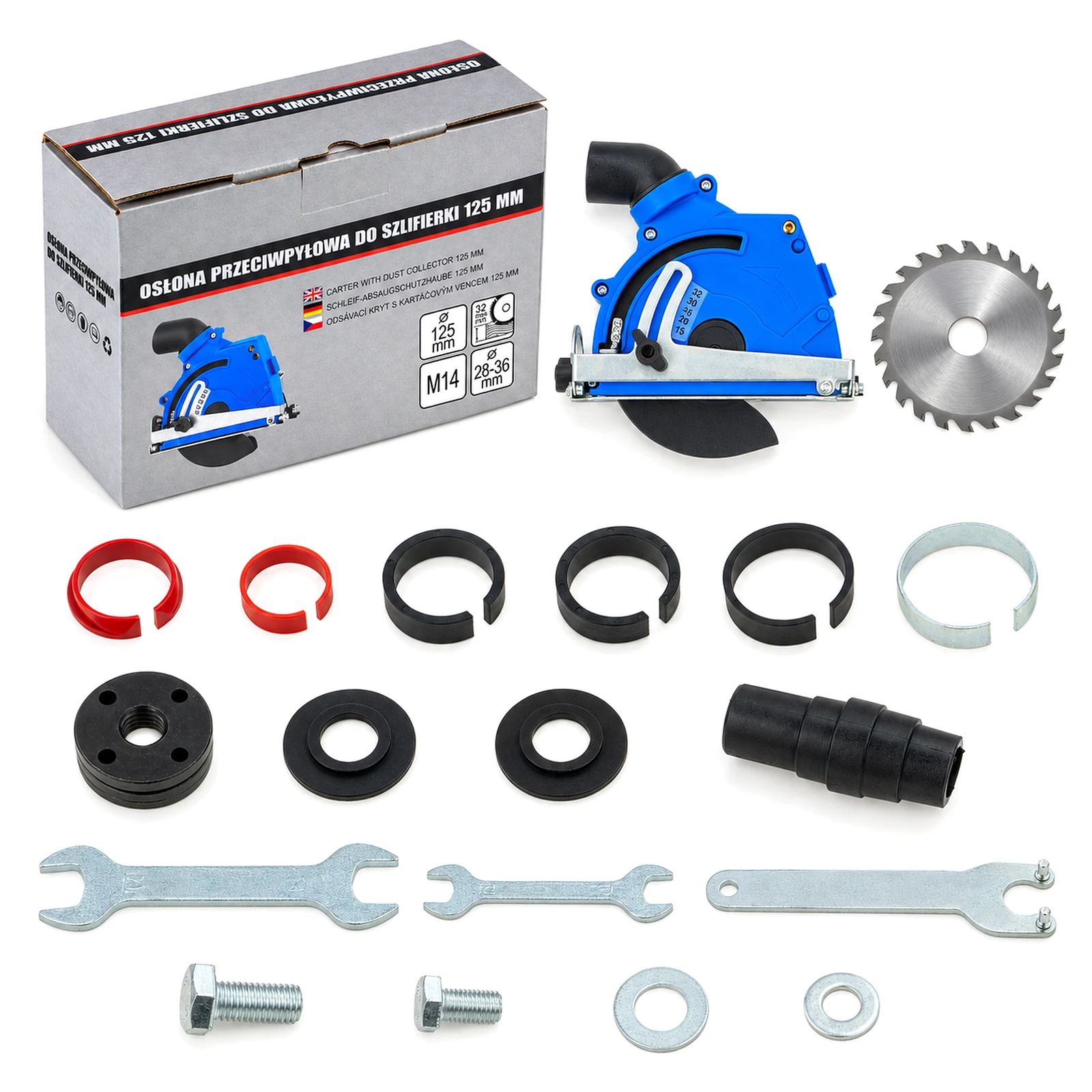

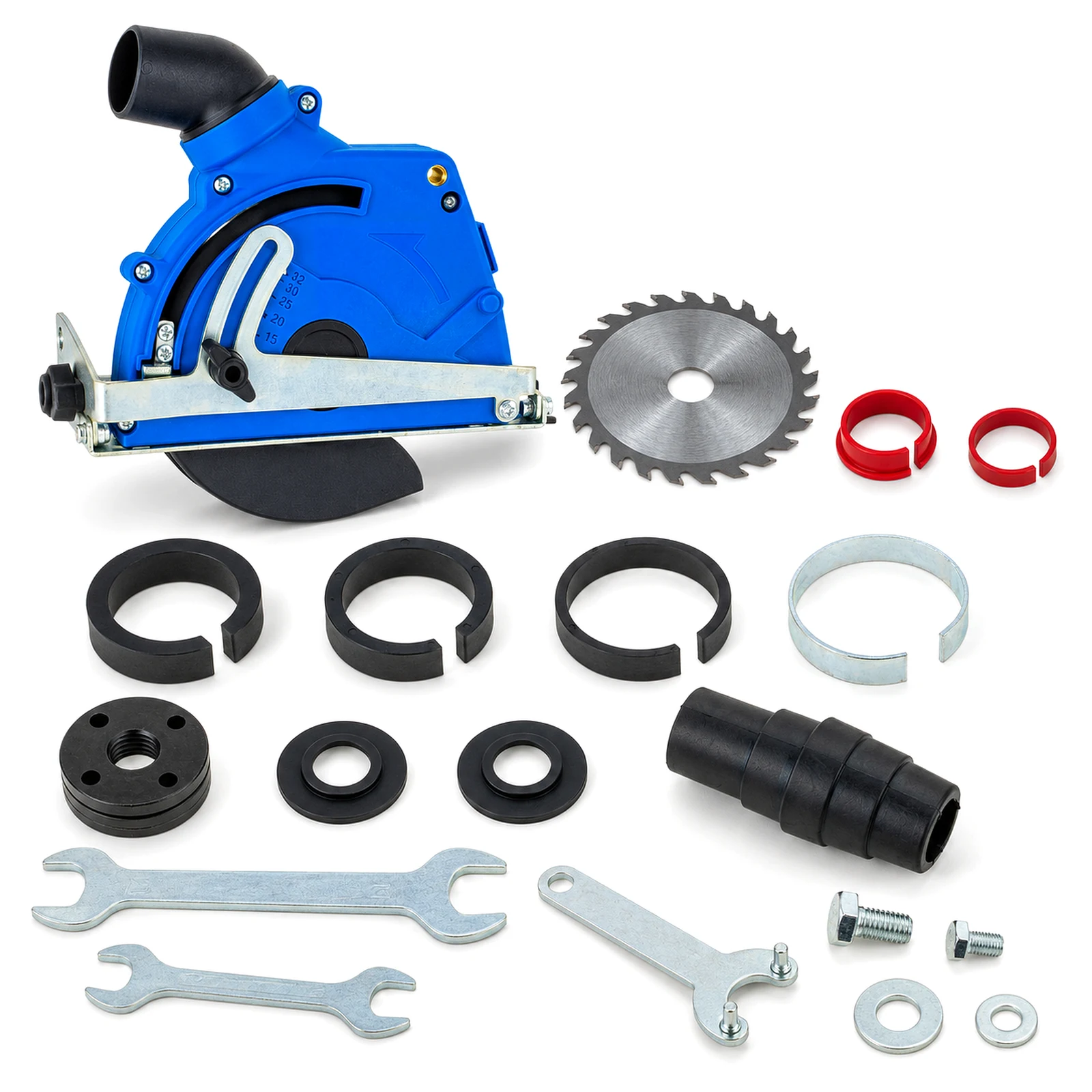

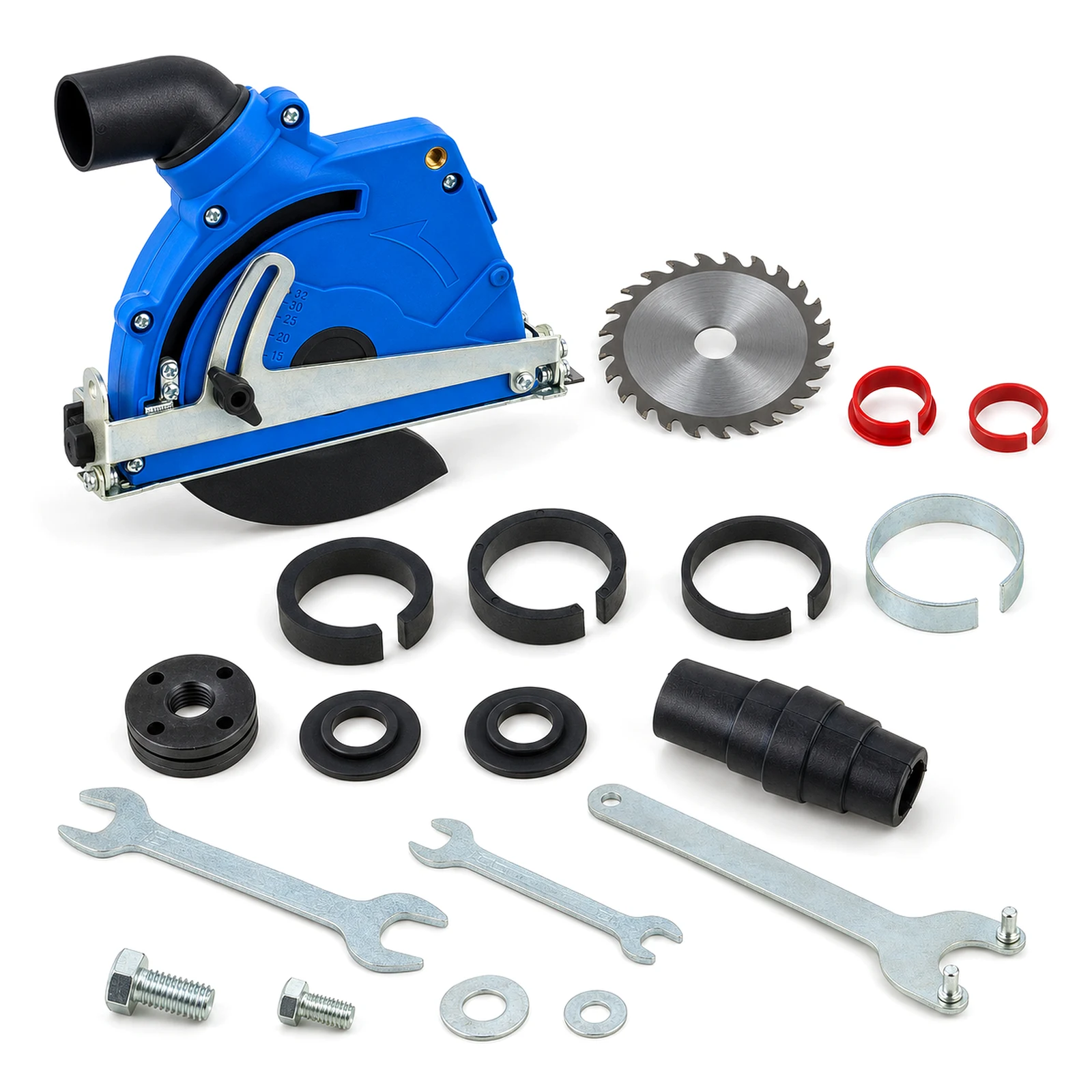

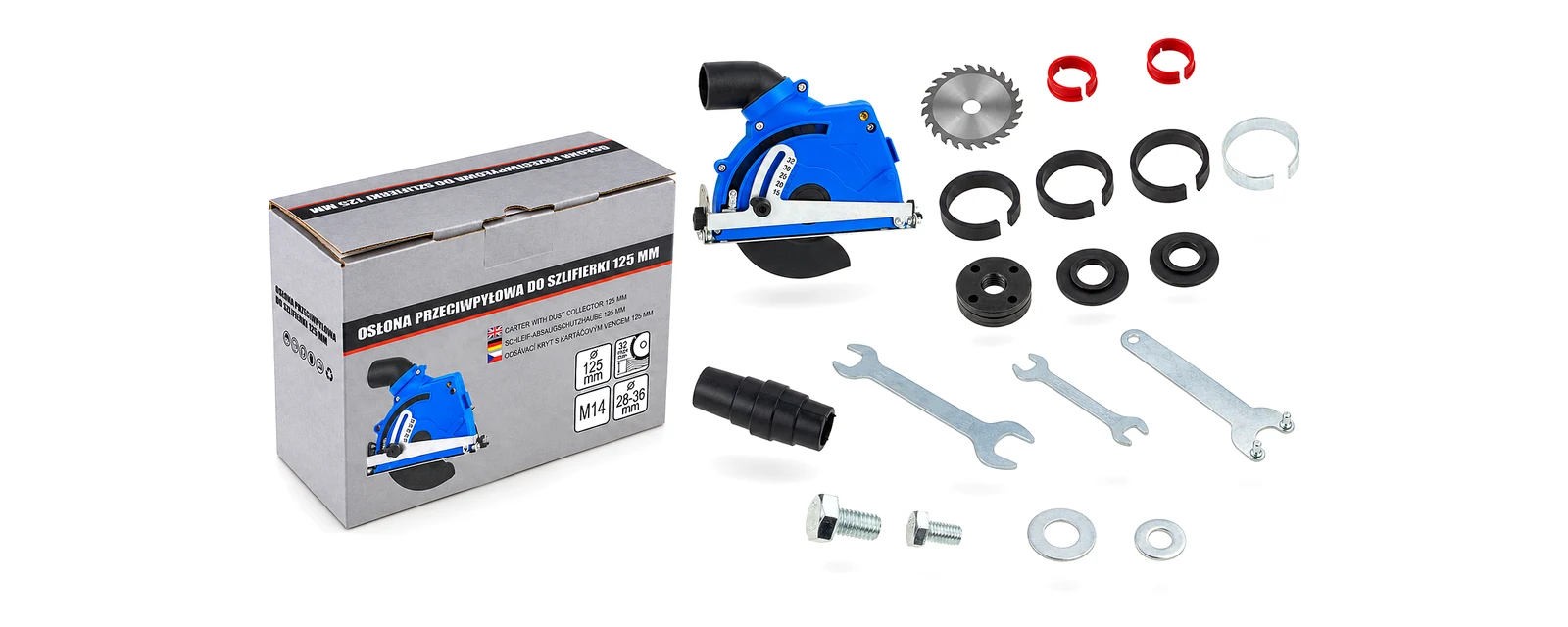

Skład zestawu

Od dopasowania mocowań do dokręcenia połączeń.

Do montażu dobierasz pierścień redukcyjny do mocowania osłony oraz adapter wrzeciona do zgodnego połączenia, a po klucze z zestawu sięgasz przy dokręcaniu. Po pracy odkładasz części do kartonu jednostkowego, żeby przy następnym zadaniu znaleźć je razem.

  • Osłona odsysająca 125 mm ze stopą prowadzącą

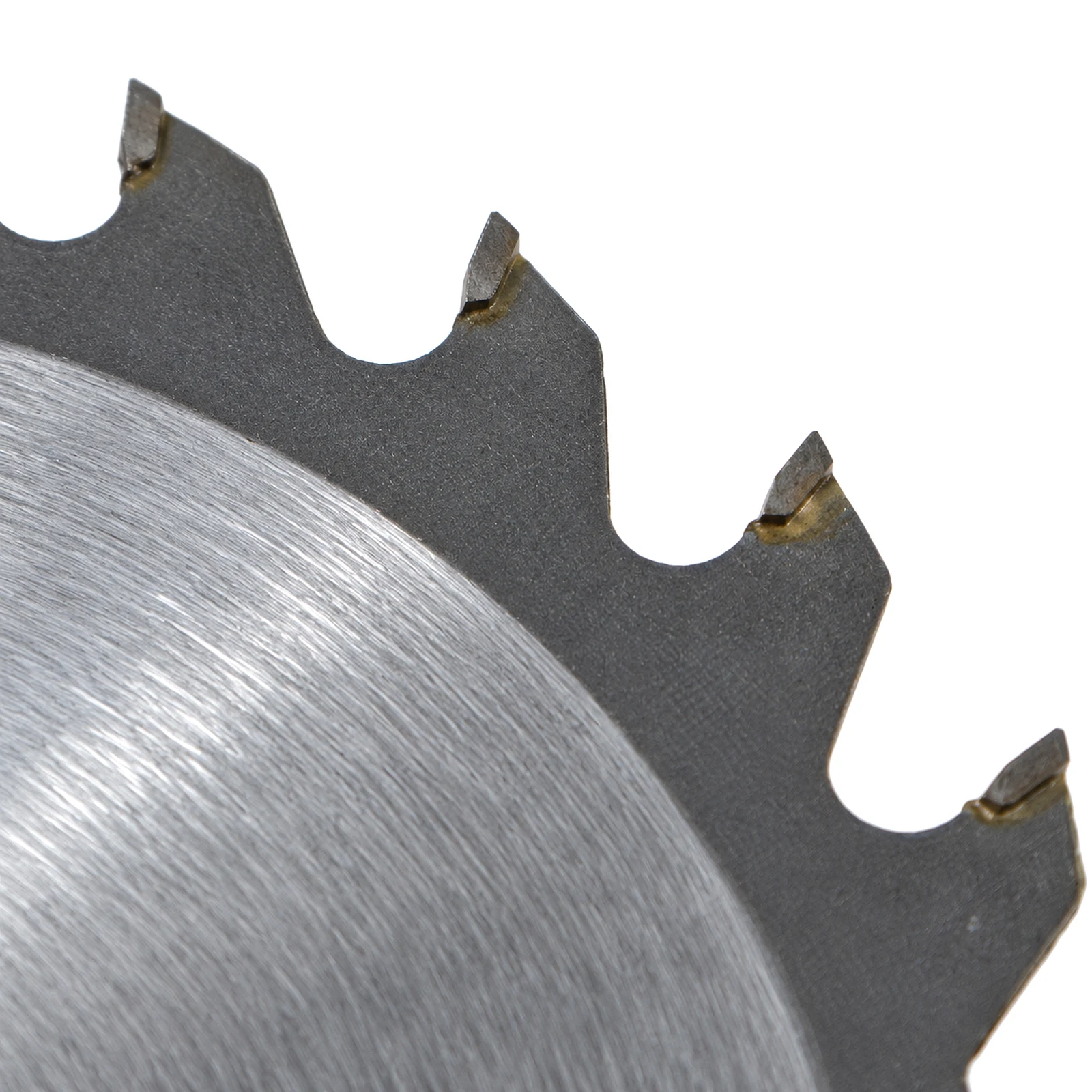

  • Tarcza zębata 125 × 22,23 mm, 24T

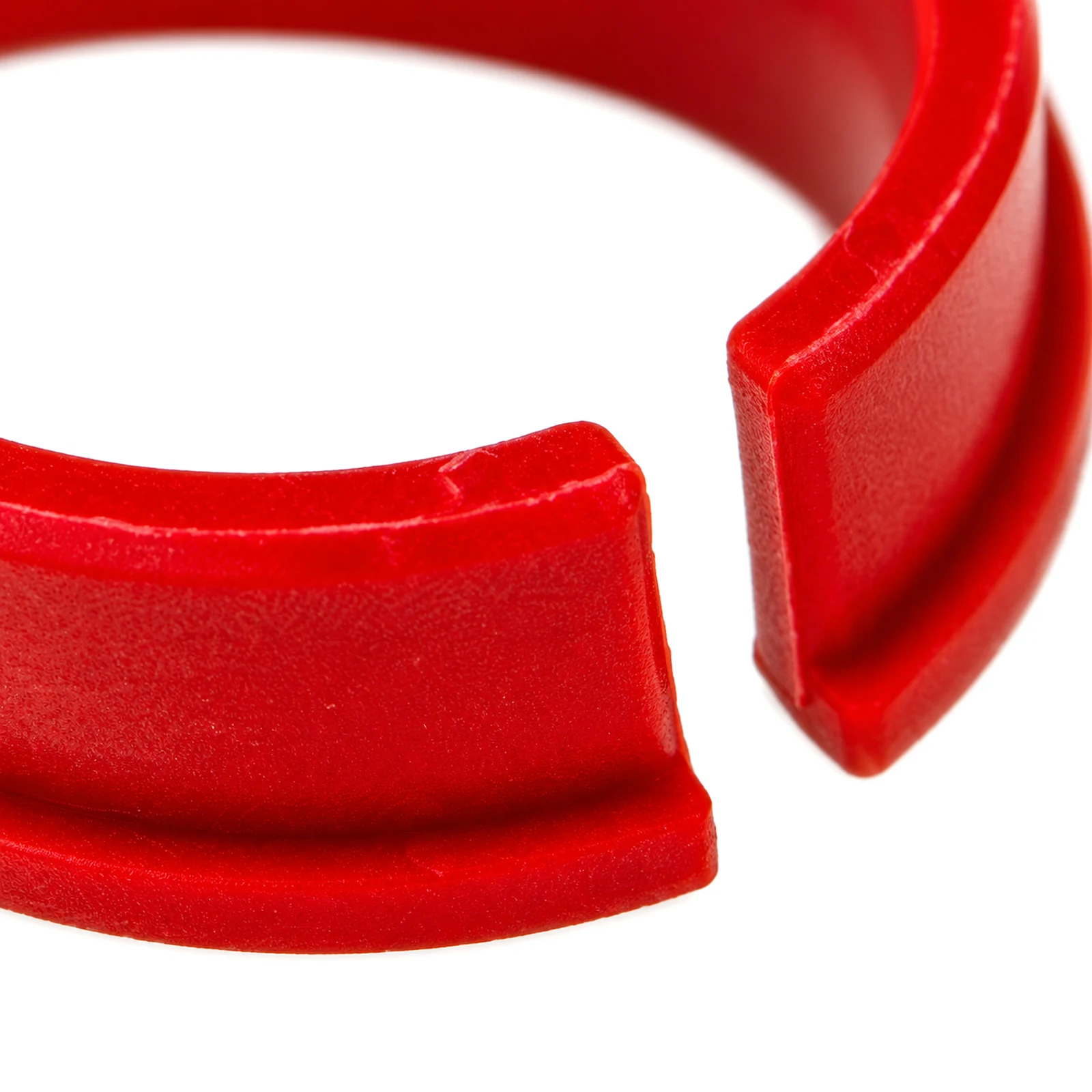

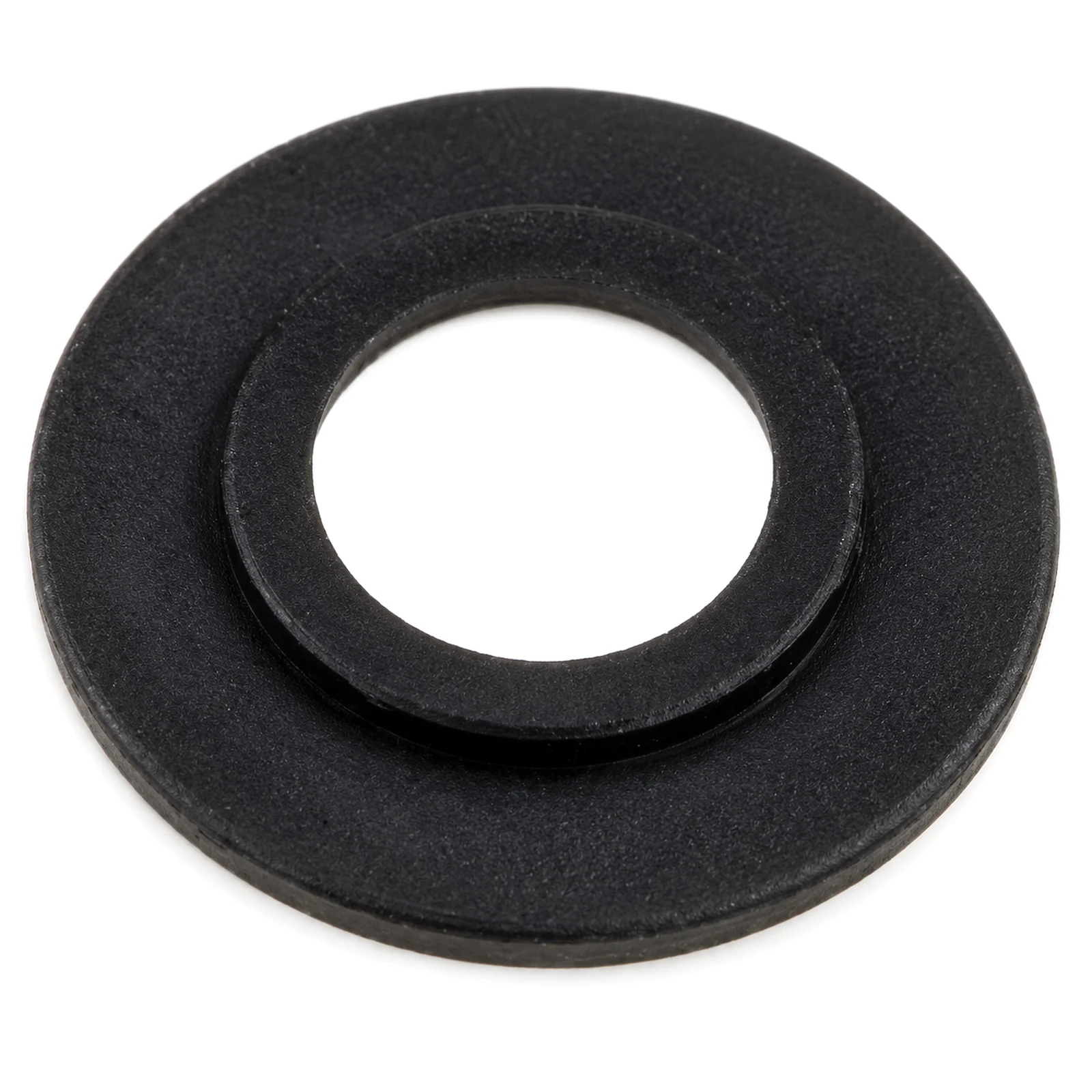

  • Pierścień redukcyjny nr 1 do mocowania osłony
  • Pierścień redukcyjny nr 2 do mocowania osłony
  • Pierścień redukcyjny nr 3 do mocowania osłony
  • Pierścień redukcyjny nr 4 do mocowania osłony
  • Pierścień redukcyjny nr 5 do mocowania osłony
  • Pierścień redukcyjny nr 6 do mocowania osłony

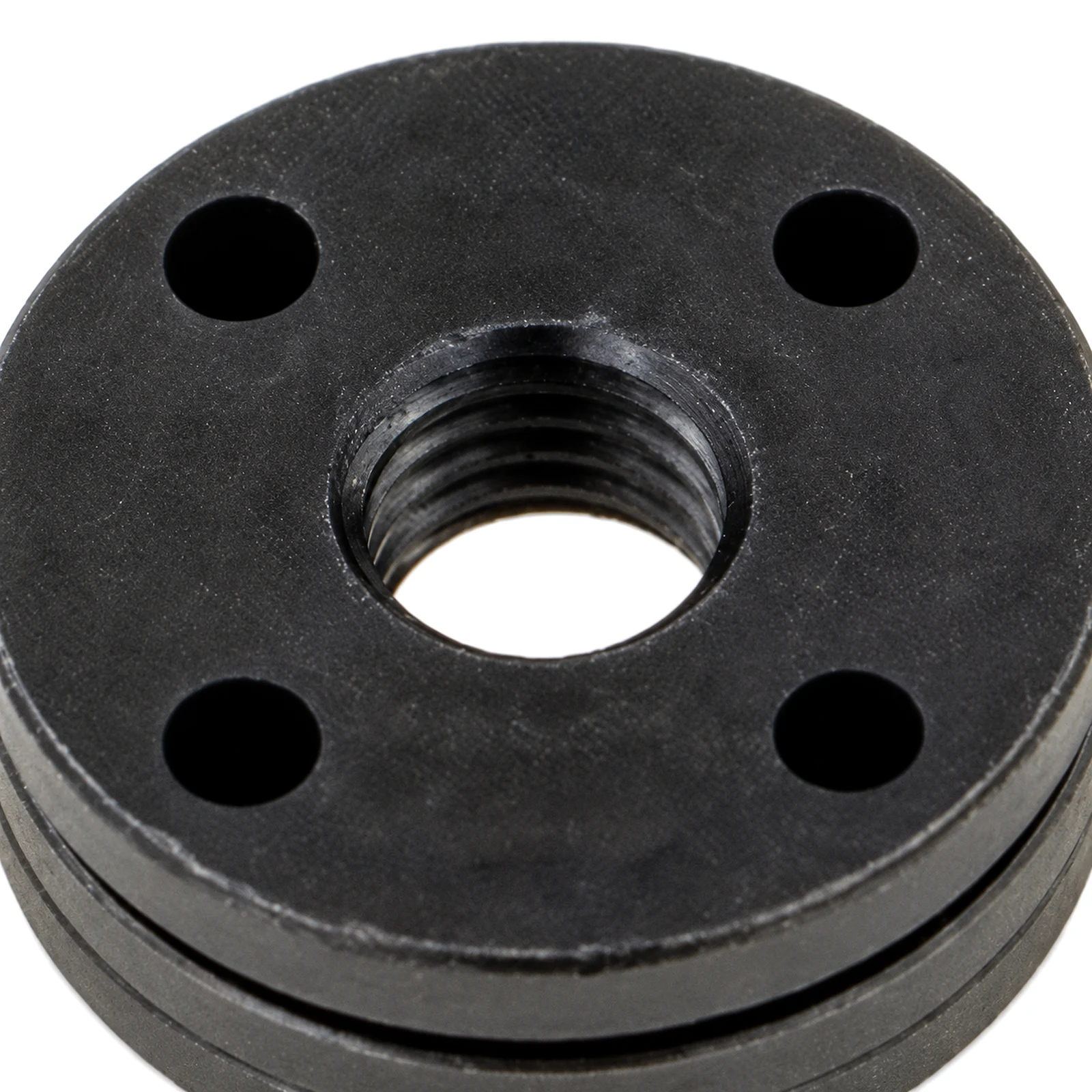

  • Adapter wrzeciona z gwintem wewnętrznym
  • Kołnierz mocujący z pierścieniem centrującym (2 szt.)
  • Redukcja stopniowana do przewodu odciągu
  • Klucz płaski większy do mocowań
  • Klucz płaski mniejszy do mocowań
  • Klucz dwutrzpieniowy do mocowań
  • Śruba montażowa większa z łbem sześciokątnym
  • Śruba montażowa mniejsza z łbem sześciokątnym
  • Podkładka płaska większa do mocowań
  • Podkładka płaska mniejsza do mocowań
  • Karton jednostkowy
  • Instrukcja bezpiecznego użytkowania

Przeczytaj przed pracą

Bezpieczne użytkowanie

Zasady bezpiecznej pracy

  • Przed pracą przeczytaj instrukcję i sprawdź, czy produkt jest kompletny i sprawny.
  • Nie używaj produktu pękniętego, wygiętego, zużytego ani uszkodzonego. Odłóż go i oznacz, aby nikt go nie użył.
  • Zadbaj o porządek, dobre oświetlenie i wentylację stanowiska. Wytrzyj rozlany olej i zostaw wolne przejścia.
  • Chroń oczy okularami ochronnymi, a ręce przylegającymi rękawicami dobranymi do pracy.
  • Przy hałasie załóż ochronniki słuchu, przy pyle maskę, a gdy coś może spaść, kask i obuwie ochronne.
  • Noś dopasowaną odzież, zdejmij biżuterię i zwiąż długie włosy.
  • Pracuj w stabilnej pozycji. Gdy to możliwe, zamocuj obrabiany element w imadle lub ściskiem.
  • Nie pracuj zmęczony ani pod wpływem alkoholu, środków odurzających lub leków ograniczających sprawność.
  • Osoby postronne, dzieci i zwierzęta trzymaj z dala od miejsca pracy.
  • Używaj produktu tylko zgodnie z przeznaczeniem. Nie przerabiaj go i nie zastępuj nim innego narzędzia.
  • Nie zdejmuj osłon elektronarzędzia. Przed wymianą tarczy lub nasadki odłącz zasilanie albo wyjmij akumulator.
  • Po pracy oczyść produkt i przechowuj go w suchym miejscu, poza zasięgiem dzieci.
  • Trzymaj w pobliżu apteczkę i gaśnicę. Przy urazie udziel pierwszej pomocy, a w razie potrzeby zadzwoń pod 112.
  • Gdy zauważysz wadę lub brak elementu, przerwij pracę i zgłoś to sprzedawcy.

12 najważniejszych zagrożeń

  1. Zagrożenie 1 z 12

    Odrzut tarczy zębatej

    ZAKAZ: Nie montuj dołączonej tarczy zębatej 24T na szlifierce kątowej.

    RYZYKO: Zaczepienie zębów może wywołać odrzut i śmiertelne przecięcie.

    ZAPOBIEGANIE: Odłóż tarczę; nie uruchamiaj jej na szlifierce.

  2. Zagrożenie 2 z 12

    Zapłon pyłu w odciągu

    ZAKAZ: Nie zasysaj przez redukcję iskier, żaru ani gorących opiłków.

    RYZYKO: Źródło zapłonu w instalacji z palnym pyłem może wywołać pożar lub wybuch i śmiertelne obrażenia.

    ZAPOBIEGANIE: Przerwij pracę; dobierz odciąg i zastosowanie do rodzaju pyłu oraz źródeł zapłonu.

  3. Zagrożenie 3 z 12

    Wyrzucenie zespołu obrotowego

    ZAKAZ: Nie montuj adaptera o niepotwierdzonym gwincie, osadzeniu lub limicie obrotów.

    RYZYKO: Utrata mocowania może wyrzucić obracający się zespół i spowodować ciężkie obrażenia lub śmierć.

    ZAPOBIEGANIE: Sprawdź dokumentację dopasowania i obrotów; przy braku danych przerwij montaż.

  4. Zagrożenie 4 z 12

    Utrata docisku tarczy

    ZAKAZ: Nie mocuj tarczy krzywym, uszkodzonym ani niewłaściwie ustawionym kołnierzem.

    RYZYKO: Nierówny docisk może wywołać bicie i utratę zamocowania tarczy, prowadząc do ciężkich obrażeń.

    ZAPOBIEGANIE: Oczyść powierzchnie i użyj tylko udokumentowanego układu sprawnych kołnierzy.

  5. Zagrożenie 5 z 12

    Przemieszczenie osłony

    ZAKAZ: Nie wciskaj niedopasowanego pierścienia ani nie łącz pierścieni bez instrukcji.

    RYZYKO: Przemieszczenie osłony i jej kontakt z tarczą mogą wywołać utratę kontroli i ciężkie przecięcie.

    ZAPOBIEGANIE: Dobierz pierścień według dokumentacji; sprawdź, czy osłona jest unieruchomiona.

  6. Zagrożenie 6 z 12

    Rozłączenie mocowania

    ZAKAZ: Nie wymuszaj wkręcania śruby o niezgodnym gwincie lub długości.

    RYZYKO: Uszkodzony gwint lub pozorny docisk może doprowadzić do rozłączenia mocowania i ciężkich obrażeń.

    ZAPOBIEGANIE: Dobierz śrubę według dokumentacji; sprawdź docisk mocowania, nie sam opór śruby.

  7. Zagrożenie 7 z 12

    Niewłaściwe podparcie tarczy

    ZAKAZ: Nie zastępuj kołnierza tarczy płaską podkładką z zestawu.

    RYZYKO: Nieprawidłowe podparcie może uszkodzić tarczę i spowodować jej wyrzucenie, grożąc ciężkimi obrażeniami.

    ZAPOBIEGANIE: Stosuj podkładki tylko w połączeniach wskazanych w instrukcji montażu.

  8. Zagrożenie 8 z 12

    Kontakt z odsłoniętym ostrzem

    ZAKAZ: Nie blokuj dolnej osłony w pozycji otwartej.

    RYZYKO: Odsłonięte narzędzie tnące może spowodować amputację.

    ZAPOBIEGANIE: Sprawdź swobodny powrót osłony przy odłączonym zasilaniu; niesprawną wycofaj.

  9. Zagrożenie 9 z 12

    Zmiana ustawienia podczas cięcia

    ZAKAZ: Nie rozpoczynaj cięcia z luźną blokadą głębokości lub pochylenia.

    RYZYKO: Zmiana ustawienia podczas cięcia może zakleszczyć narzędzie tnące, wywołać odrzut i ciężkie przecięcie.

    ZAPOBIEGANIE: Ustaw regulację w granicach skali i sprawdź obie blokady przed uruchomieniem.

  10. Zagrożenie 10 z 12

    Narażenie na uwalniany pył

    ZAKAZ: Nie pracuj z odłączonym, zatkanym lub nieszczelnym odciągiem.

    RYZYKO: Uwalniany pył może powodować przewlekłą chorobę układu oddechowego, zależnie od obrabianego materiału.

    ZAPOBIEGANIE: Sprawdź przepływ i szczelność; stosuj ochronę dróg oddechowych dobraną do pyłu.

  11. Zagrożenie 11 z 12

    Ześlizgnięcie klucza płaskiego

    ZAKAZ: Nie używaj klucza jako młotka lub łomu ani nie przedłużaj go rurą.

    RYZYKO: Ześlizgnięcie lub złamanie narzędzia może zranić dłoń.

    ZAPOBIEGANIE: Dobierz szczęki, osadź je do końca i ciągnij płynnie; załóż dopasowane rękawice.

  12. Zagrożenie 12 z 12

    Utrata zaczepienia bolców

    ZAKAZ: Nie obracaj mocowania kluczem zaczepionym tylko jednym bolcem.

    RYZYKO: Utrata zaczepienia może spowodować gwałtowne ześlizgnięcie i uraz dłoni.

    ZAPOBIEGANIE: Osadź oba bolce przy odłączonej maszynie; załóż rękawice i usuń klucz po montażu.
