Karta produktu Volkin
Zestaw czujnika zegarowego 0-10 mm do kontroli bicia z instrukcją

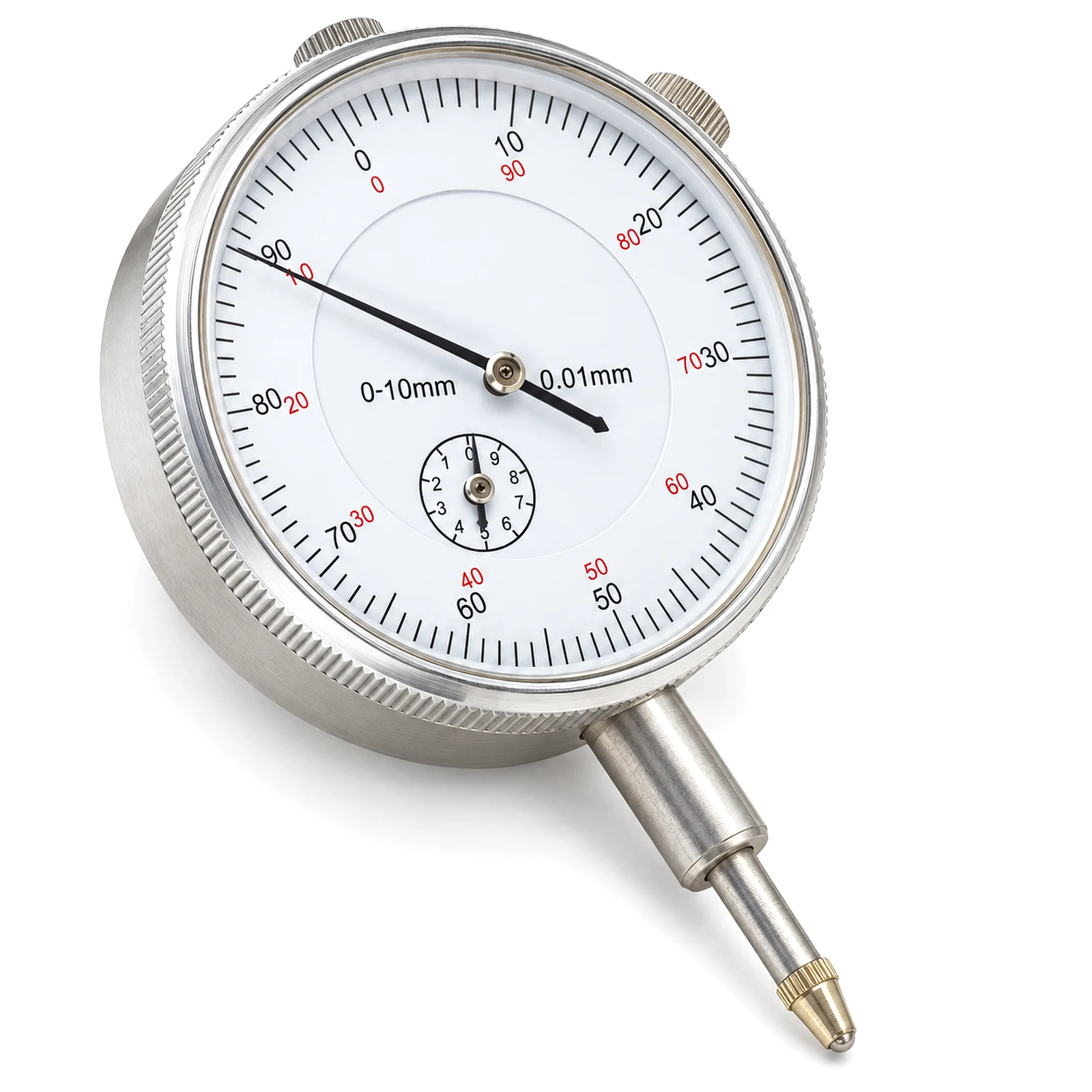

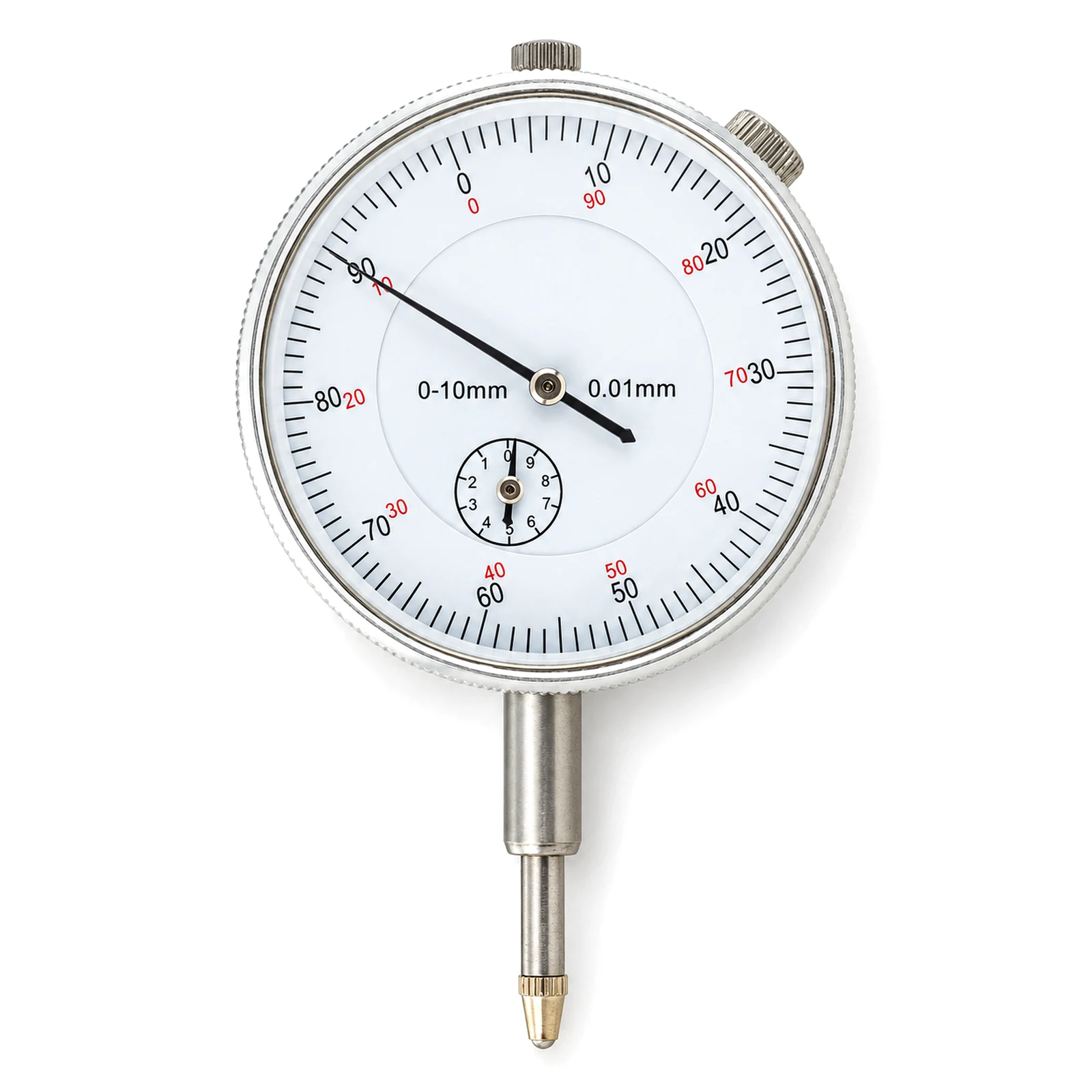

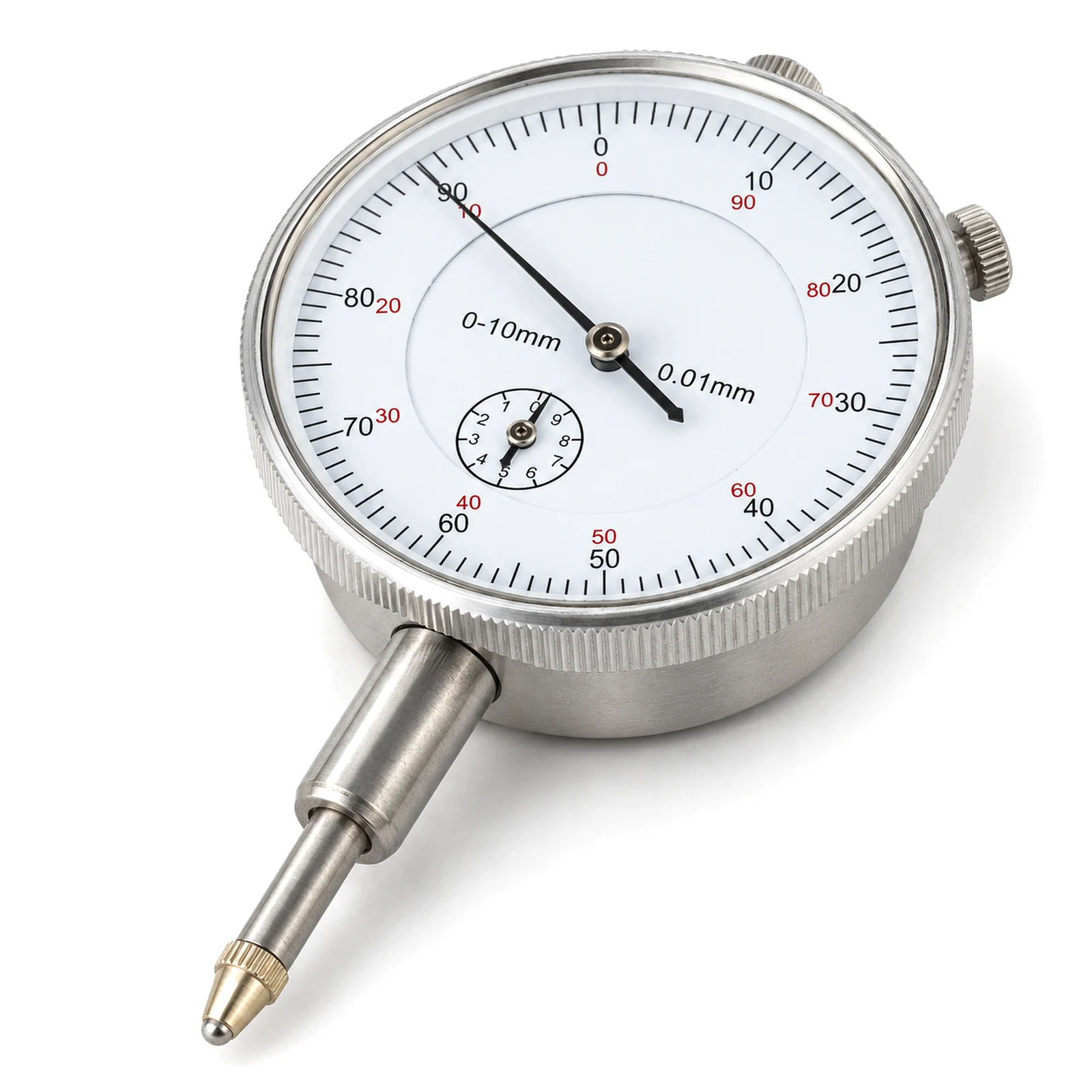

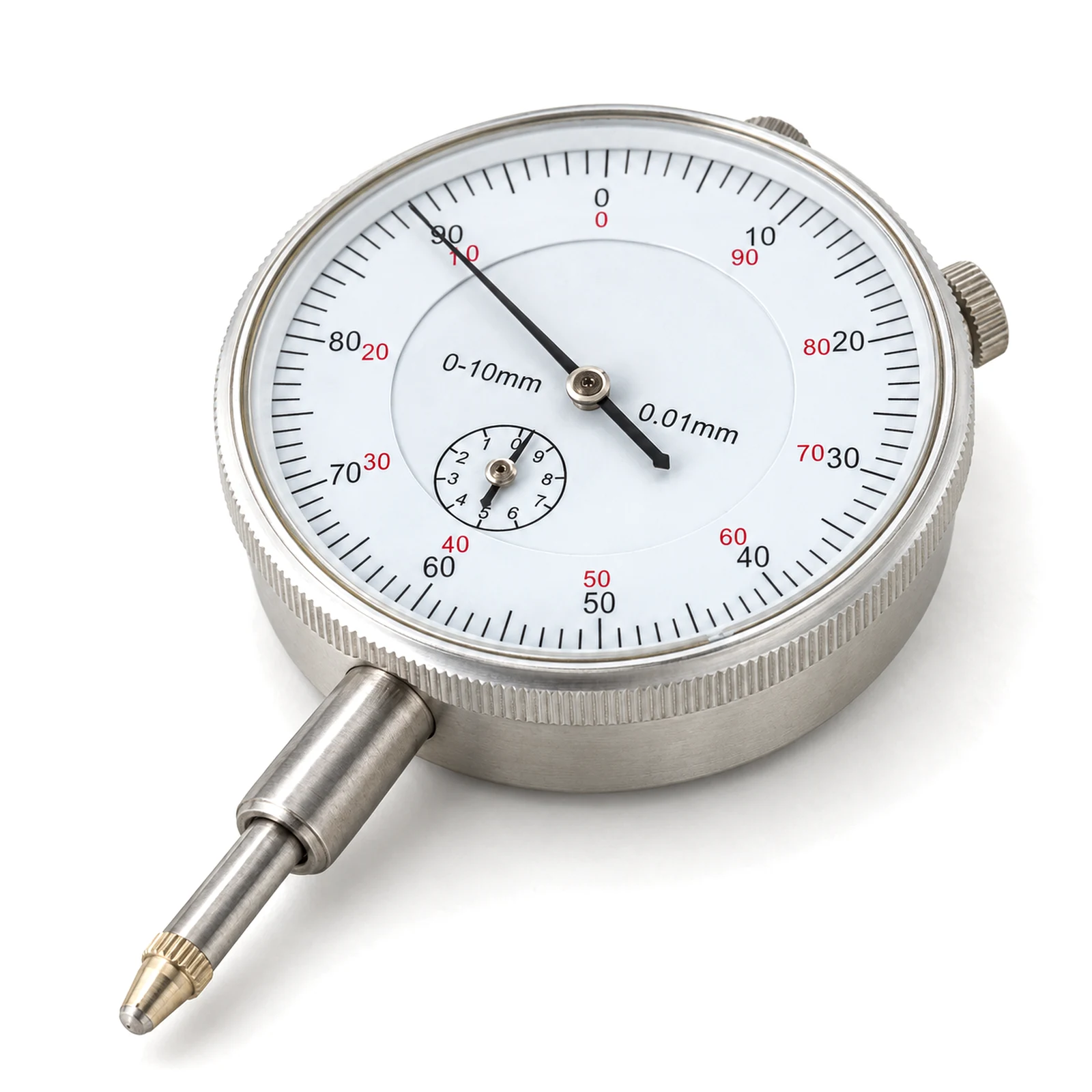

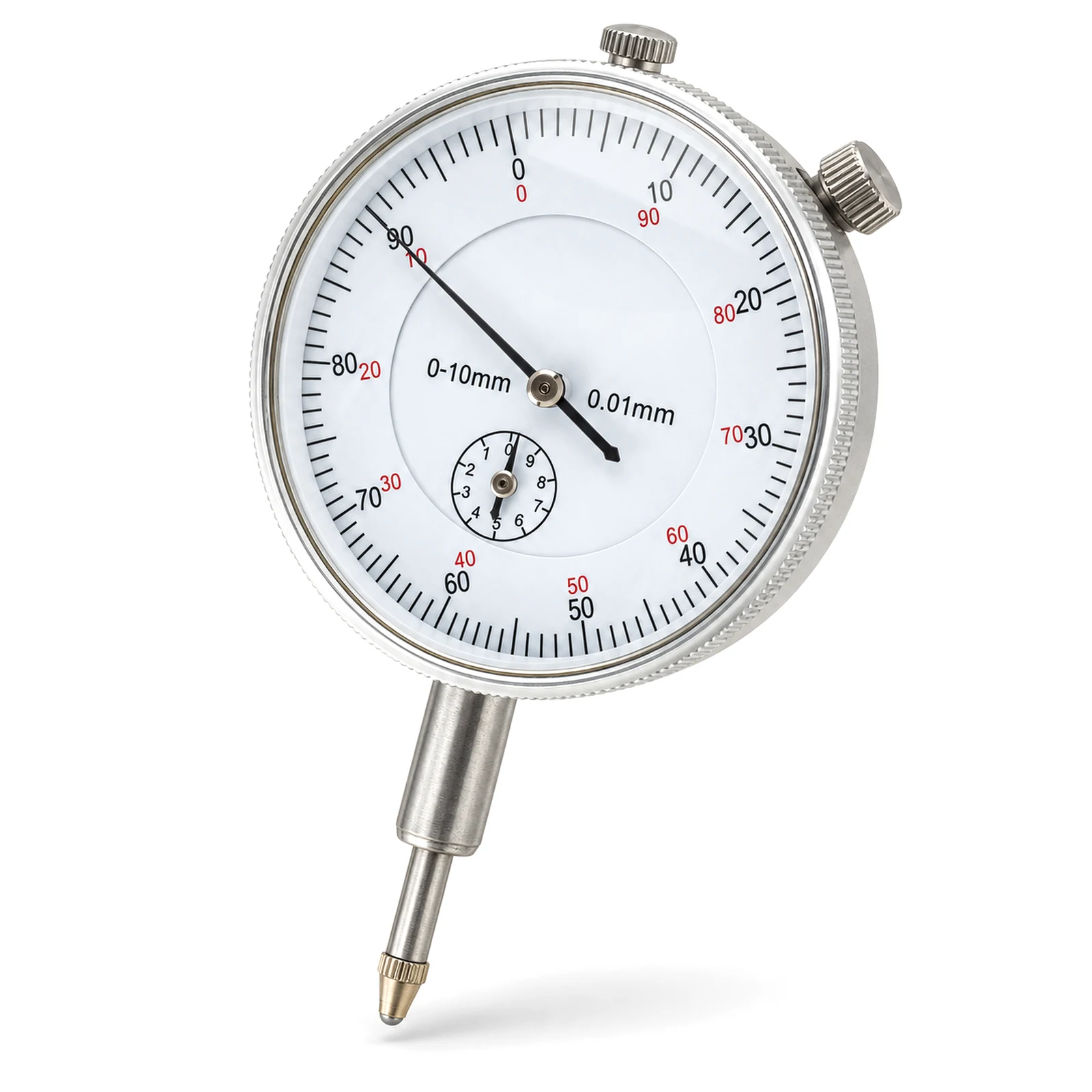

Analogowy czujnik trzpieniowy do stykowej kontroli przemieszczeń, bicia i geometrii elementów, o zakresie 0-10 mm i działce 0,01 mm.
- SKU
- VL7260032
- GTIN-14
- 05908170451408
- EAN-13
- 5908170451408
Przeczytaj przed pracą
Bezpieczne użytkowanie
Zasady bezpiecznej pracy
- Przed pracą przeczytaj instrukcję i sprawdź, czy produkt jest kompletny i sprawny.
- Nie używaj produktu pękniętego, wygiętego, zużytego ani uszkodzonego. Odłóż go i oznacz, aby nikt go nie użył.
- Zadbaj o porządek, dobre oświetlenie i wentylację stanowiska. Wytrzyj rozlany olej i zostaw wolne przejścia.
- Chroń oczy okularami ochronnymi, a ręce przylegającymi rękawicami dobranymi do pracy.
- Przy hałasie załóż ochronniki słuchu, przy pyle maskę, a gdy coś może spaść, kask i obuwie ochronne.
- Noś dopasowaną odzież, zdejmij biżuterię i zwiąż długie włosy.
- Pracuj w stabilnej pozycji. Gdy to możliwe, zamocuj obrabiany element w imadle lub ściskiem.
- Nie pracuj zmęczony ani pod wpływem alkoholu, środków odurzających lub leków ograniczających sprawność.
- Osoby postronne, dzieci i zwierzęta trzymaj z dala od miejsca pracy.
- Używaj produktu tylko zgodnie z przeznaczeniem. Nie przerabiaj go i nie zastępuj nim innego narzędzia.
- Nie zdejmuj osłon elektronarzędzia. Przed wymianą tarczy lub nasadki odłącz zasilanie albo wyjmij akumulator.
- Po pracy oczyść produkt i przechowuj go w suchym miejscu, poza zasięgiem dzieci.
- Trzymaj w pobliżu apteczkę i gaśnicę. Przy urazie udziel pierwszej pomocy, a w razie potrzeby zadzwoń pod 112.
- Gdy zauważysz wadę lub brak elementu, przerwij pracę i zgłoś to sprzedawcy.
12 najważniejszych zagrożeń
- Zagrożenie 1 z 12
Wyrzut detalu po niewłaściwym zakończeniu regulacji
ZAKAZ: Nie uznawaj wycentrowania czujnikiem za potwierdzenie pewnego zamocowania detalu.
RYZYKO: Po regulacji luźno zamocowany detal może zostać wyrzucony podczas późniejszej obróbki i spowodować śmiertelny uraz.
ZAPOBIEGANIE: Po regulacji zabezpiecz mocowanie według instrukcji uchwytu i ponów pomiar.
- Zagrożenie 2 z 12
Pochwycenie czujnika przez napędzany detal
ZAKAZ: Nie przykładaj czujnika do detalu obracanego napędem maszyny.
RYZYKO: Zetknięcie wystającego trzpienia z napędzanym detalem może spowodować pochwycenie przyrządu i ciężki uraz operatora.
ZAPOBIEGANIE: Wyłącz i zabezpiecz napęd; obracaj detal ręcznie tylko zgodnie z instrukcją maszyny.
- Zagrożenie 3 z 12
Kolizja maszyny z pozostawionym przyrządem
ZAKAZ: Nie uruchamiaj maszyny z czujnikiem pozostawionym w przestrzeni ruchu.
RYZYKO: Zderzenie wrzeciona, uchwytu lub stołu z pozostawionym czujnikiem może wyrzucić przyrząd i spowodować ciężki uraz.
ZAPOBIEGANIE: Usuń czujnik i statyw ze strefy ruchu; przed rozruchem sprawdź jej opróżnienie.
- Zagrożenie 4 z 12
Uraz oczu od wydmuchiwanych wiórów
ZAKAZ: Nie zdmuchuj wiórów z czujnika ani pola pomiaru sprężonym powietrzem.
RYZYKO: Wióry zgromadzone przy końcówce lub tulei mogą zostać skierowane w oczy i uszkodzić wzrok.
ZAPOBIEGANIE: Załóż okulary ochronne; po zatrzymaniu maszyny usuń wióry szczotką lub odkurzaczem.
- Zagrożenie 5 z 12
Skaleczenie dłoni przy oczyszczaniu styku
ZAKAZ: Nie usuwaj dłonią wiórów spomiędzy końcówki czujnika i detalu.
RYZYKO: Ostre wióry znajdujące się między stykiem pomiarowym a detalem mogą przeciąć skórę dłoni podczas ich usuwania.
ZAPOBIEGANIE: Odłącz napęd i użyj szczotki; przy ostrych detalach załóż rękawice odporne na przecięcie.
- Zagrożenie 6 z 12
Przeciążenie mechanizmu poza zakresem pomiarowym
ZAKAZ: Nie wciskaj trzpienia poza zakres 0–10 mm ani do mechanicznego oporu.
RYZYKO: Przeciążenie osiowego mechanizmu może uszkodzić prowadzenie trzpienia lub przekładnię wskazówki.
ZAPOBIEGANIE: Ustaw zapas skoku dla całego pomiaru; przerwij ruch przed końcem zakresu.
- Zagrożenie 7 z 12
Uszkodzenie prowadzenia przez niewłaściwy zacisk
ZAKAZ: Nie zaciskaj uchwytu na ruchomym trzpieniu ani nie zgniataj tulei mocującej.
RYZYKO: Zaciskanie ruchomego trzpienia lub zgniatanie tulei może odkształcić prowadzenie i zablokować mechanizm pomiarowy.

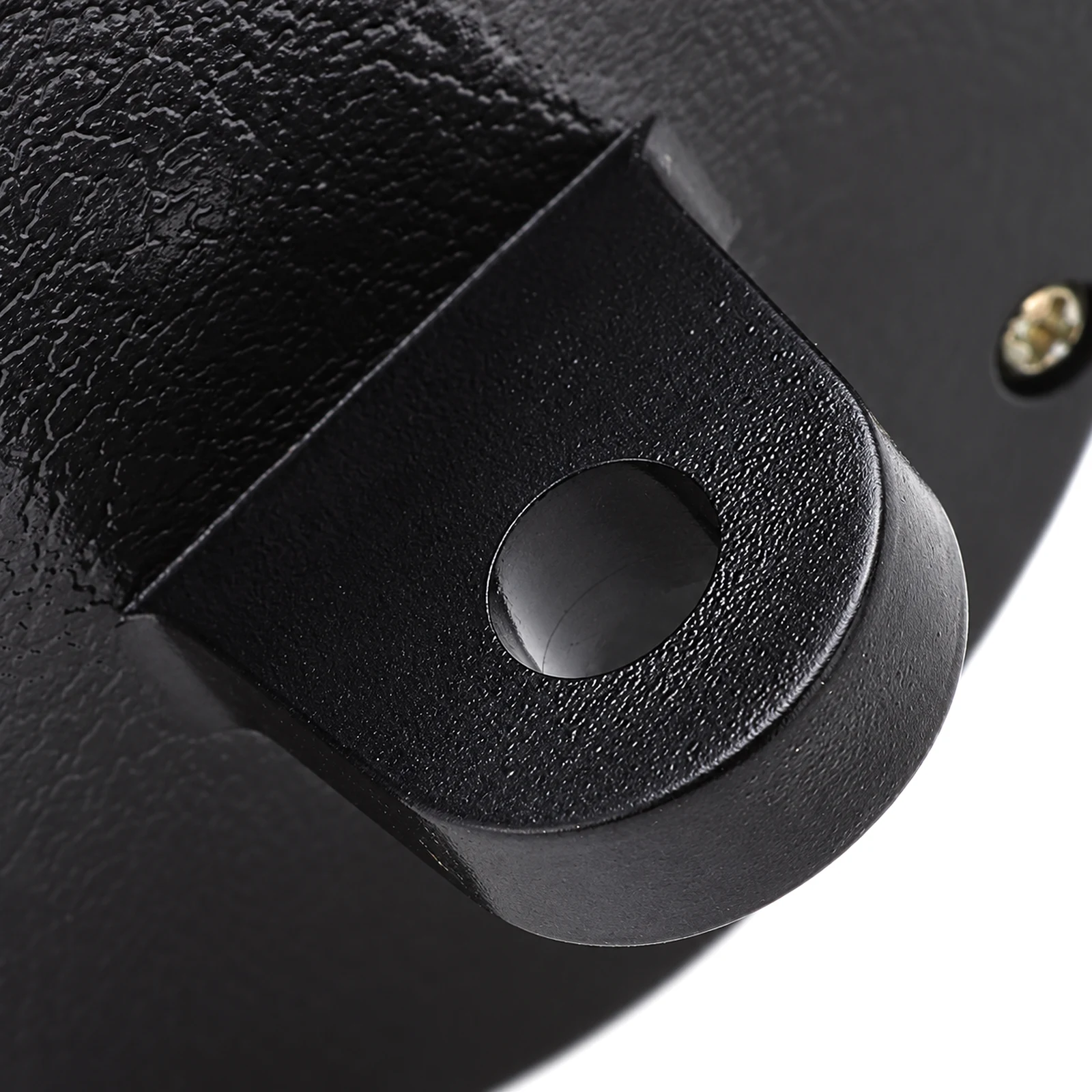

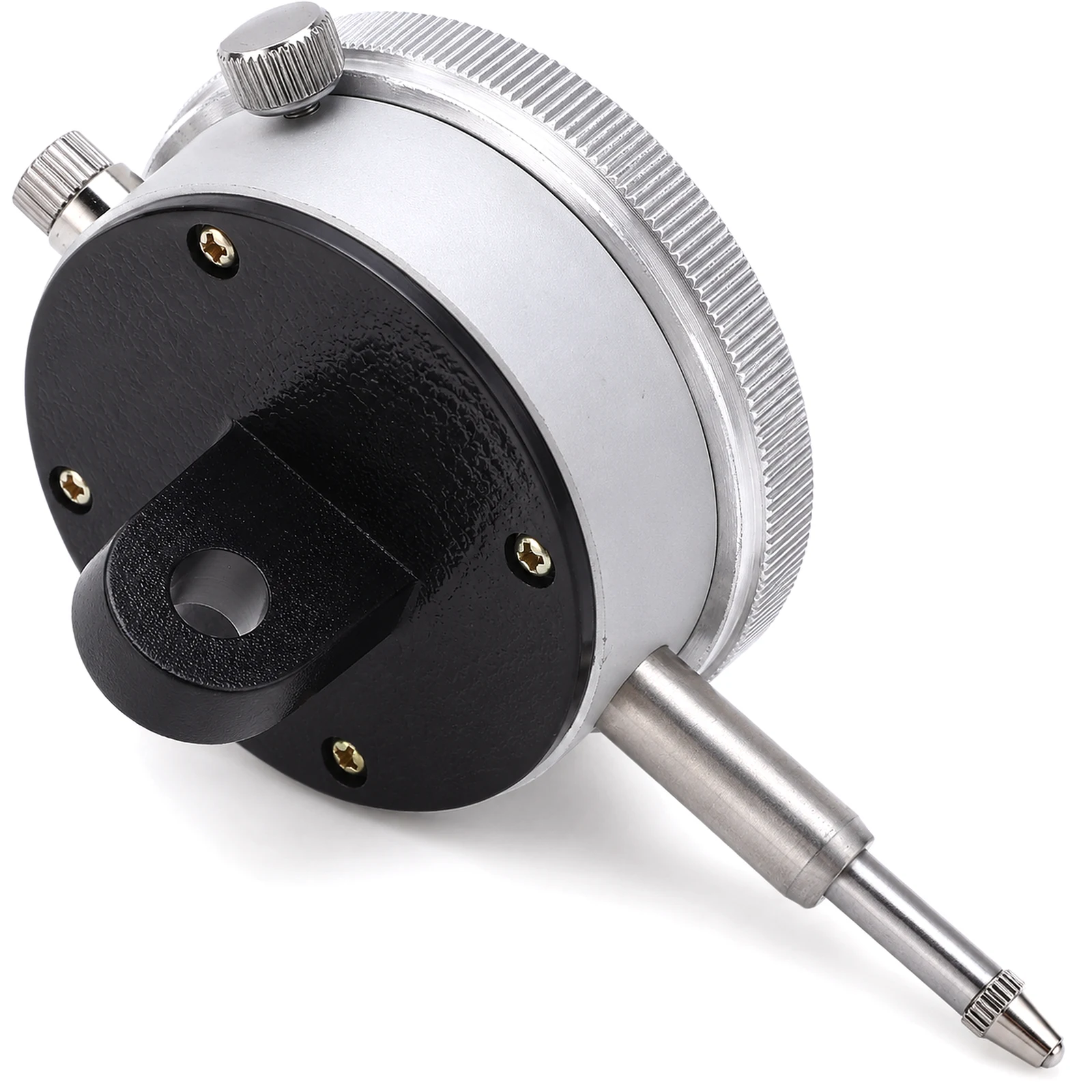

ZAPOBIEGANIE: Mocuj za tuleję lub tylne ucho; po zaciśnięciu sprawdź swobodny powrót trzpienia.
- Zagrożenie 8 z 12
Uszkodzenie trzpienia przy użyciu siłowym
ZAKAZ: Nie używaj czujnika do podważania, dociskania ani przesuwania detalu siłą.
RYZYKO: Użycie czujnika jako dźwigni lub narzędzia do wymuszania położenia detalu może wygiąć trzpień albo złamać końcówkę.
ZAPOBIEGANIE: Odciąż trzpień; dotykaj końcówką powierzchni wyłącznie w celu pomiaru.
- Zagrożenie 9 z 12
Zaczepienie końcówki o nieciągłość powierzchni
ZAKAZ: Nie przeciągaj końcówki bokiem przez otwory, rowki ani uskoki detalu.
RYZYKO: Zaczepienie styku o krawędź otworu, rowka lub uskoku może wygiąć trzpień albo uszkodzić końcówkę pomiarową.
ZAPOBIEGANIE: Odsuń końcówkę przed przeszkodą i ponownie zetknij ją z powierzchnią osiowo.
- Zagrożenie 10 z 12
Uszkodzenie mechanizmu przez ciecz
ZAKAZ: Nie zalewaj czujnika chłodziwem ani nie zanurzaj go w cieczy.
RYZYKO: Ciecz przedostająca się do prowadzenia lub obudowy może wywołać korozję i zacięcie mechanizmu.
ZAPOBIEGANIE: Mierz na osuszonej powierzchni i chroń tuleję oraz obudowę przed zachlapaniem.
- Zagrożenie 11 z 12
Zanieczyszczenie prowadzenia po smarowaniu
ZAKAZ: Nie oliw ruchomego trzpienia ani nie wprowadzaj smaru do tulei.
RYZYKO: Zanieczyszczenia zatrzymywane przez olej lub smar mogą utrudnić ruch trzpienia i zakłócić działanie prowadzenia.
ZAPOBIEGANIE: Czyść trzpień suchą miękką ściereczką; zacinający się przyrząd wycofaj z użycia.
- Zagrożenie 12 z 12
Błędny pomiar uszkodzonym przyrządem
ZAKAZ: Nie mierz uszkodzonym lub zacinającym się czujnikiem.
RYZYKO: Uszkodzony lub zacinający się mechanizm może wskazywać pozornie prawidłowy wynik i prowadzić do błędnego ustawienia badanego elementu.
ZAPOBIEGANIE: Przerwij pomiary; oddaj przyrząd do kontroli, bez samodzielnego rozbierania mechanizmu.
