Karta produktu Volkin

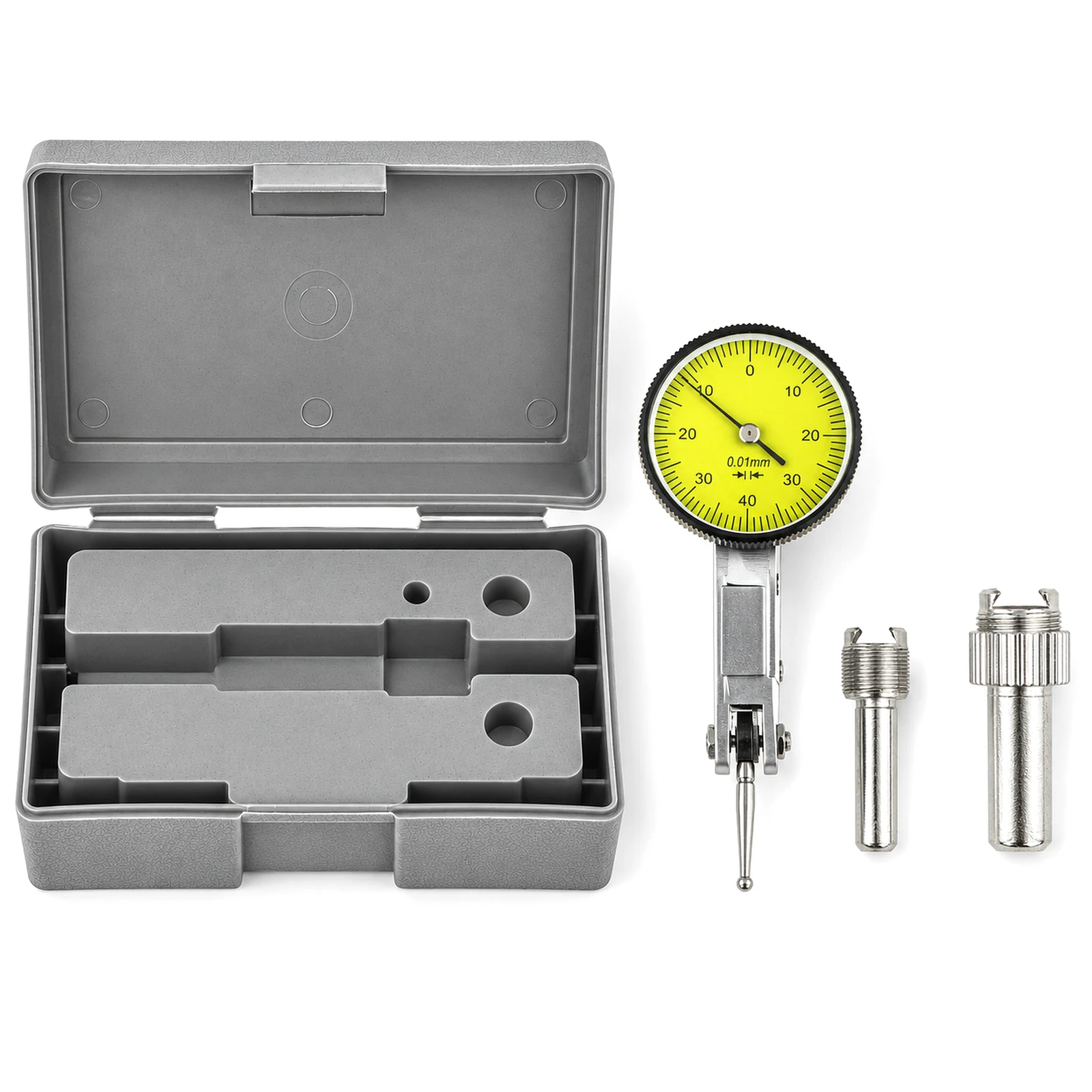

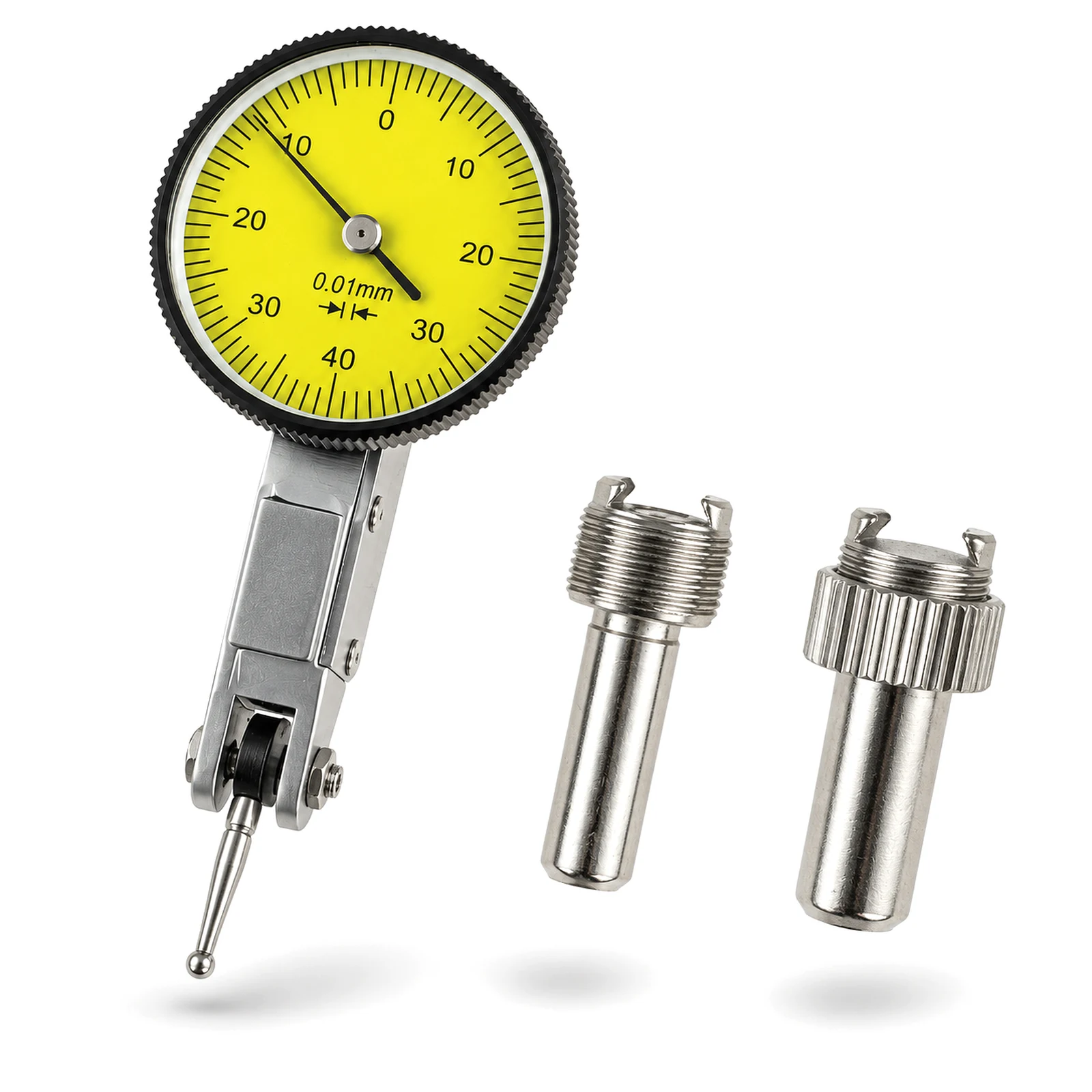

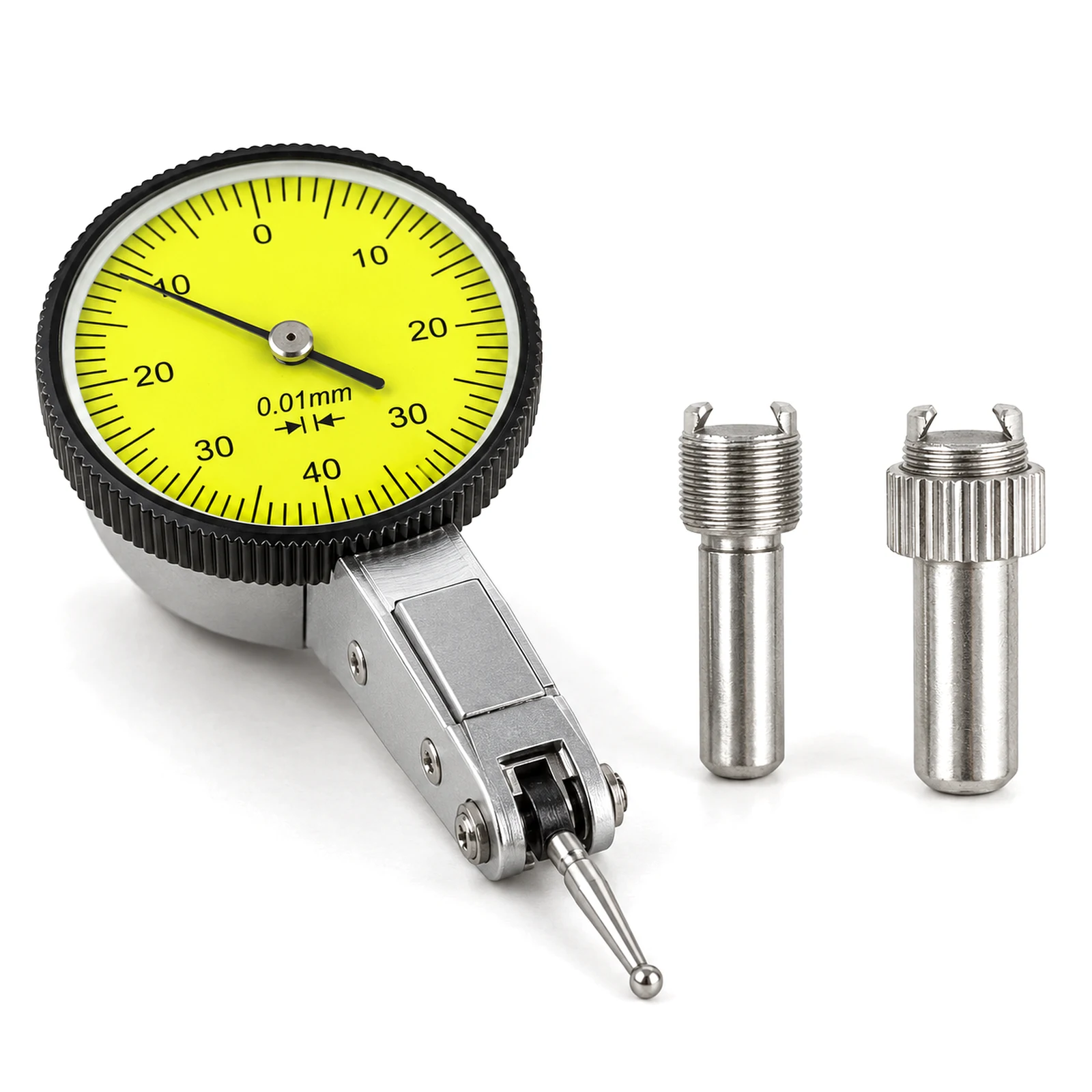

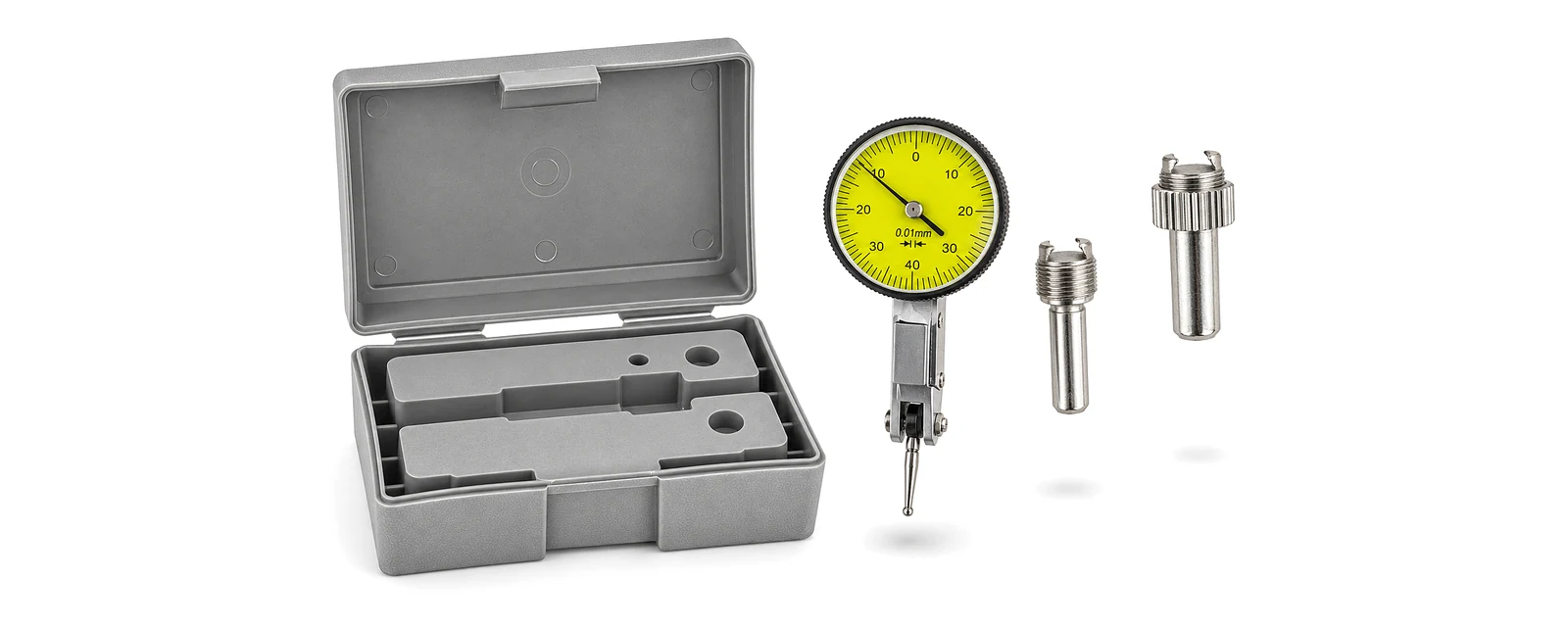

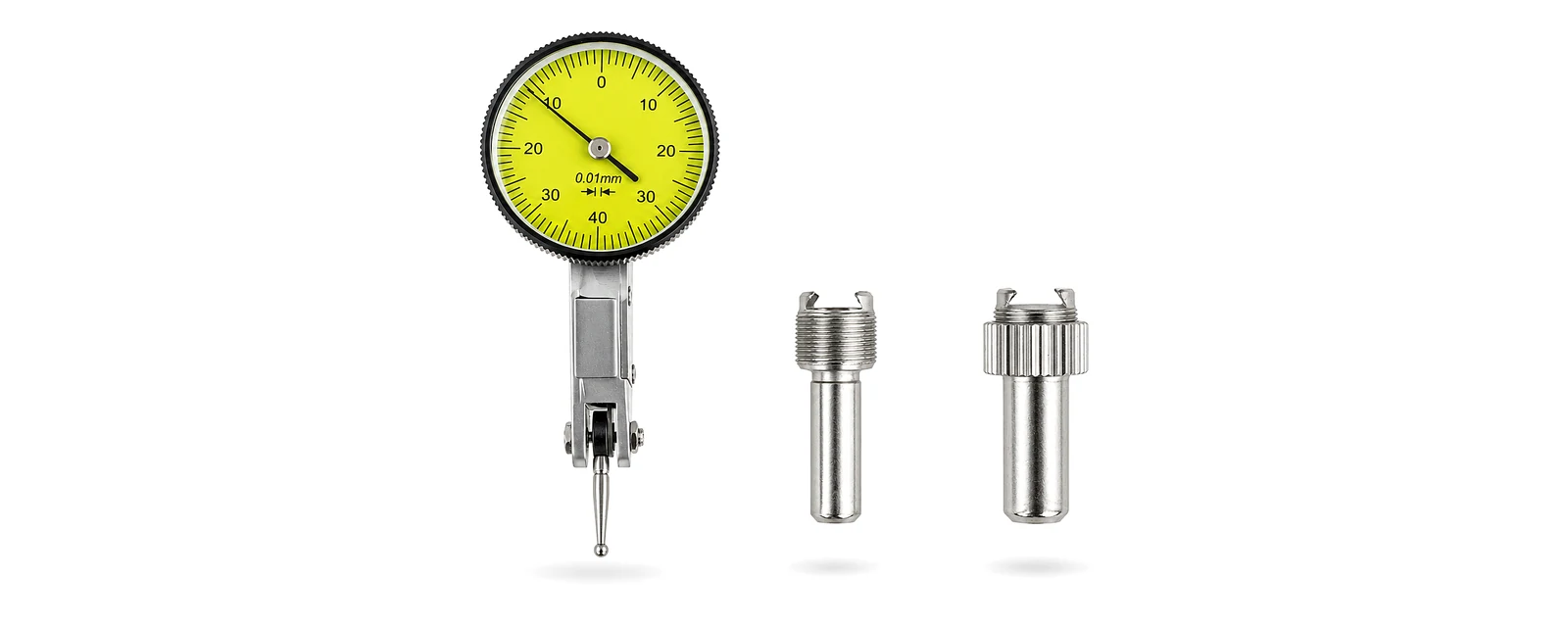

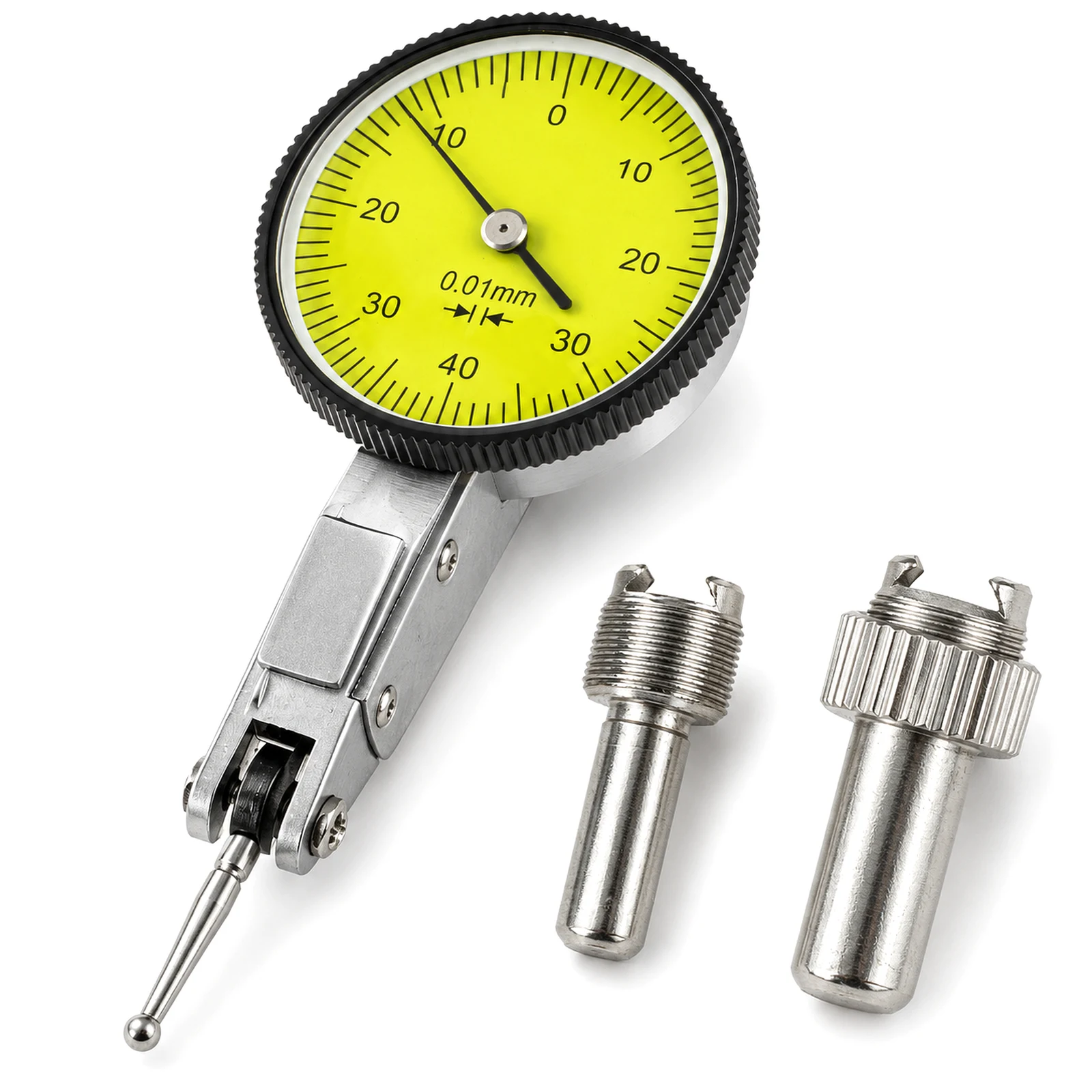

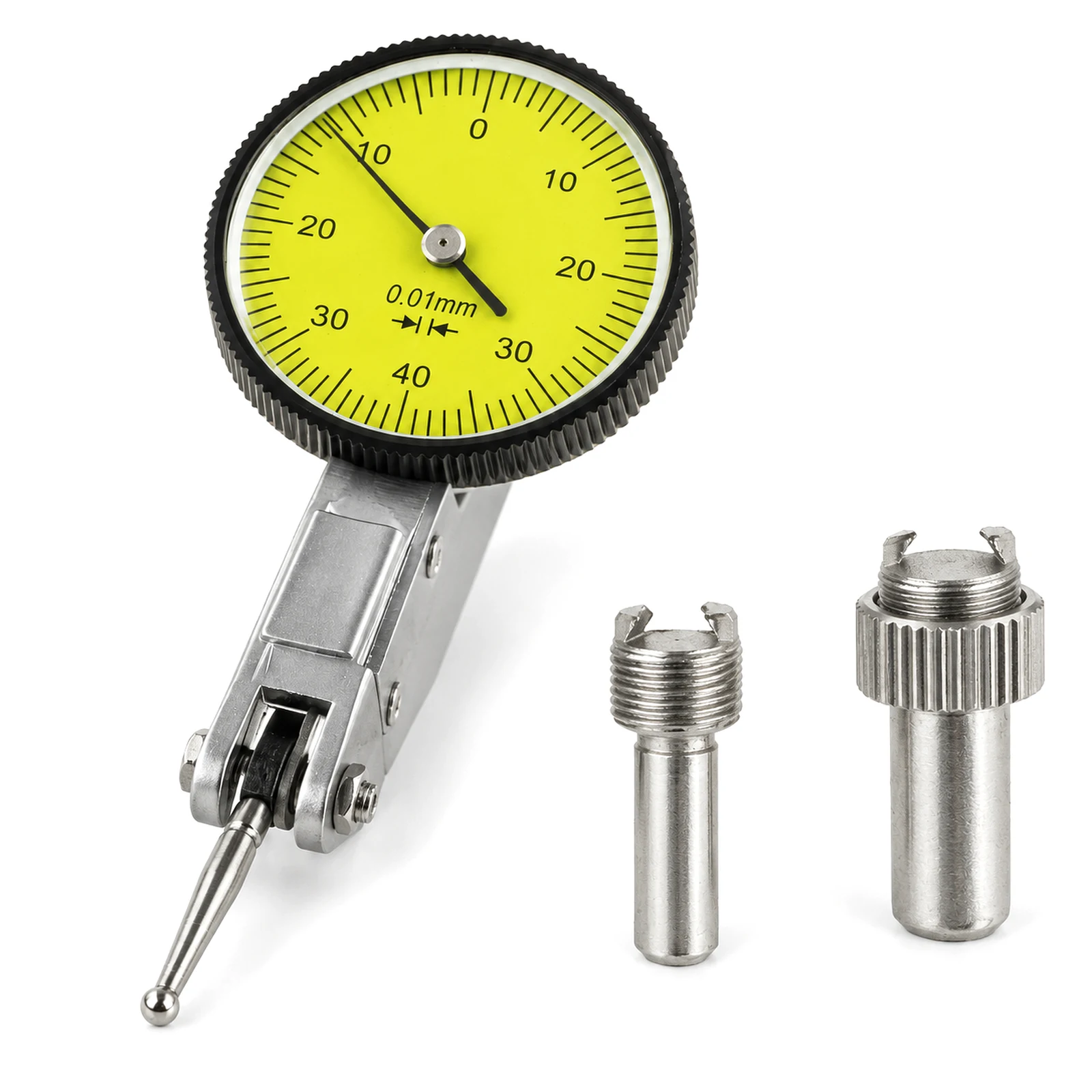

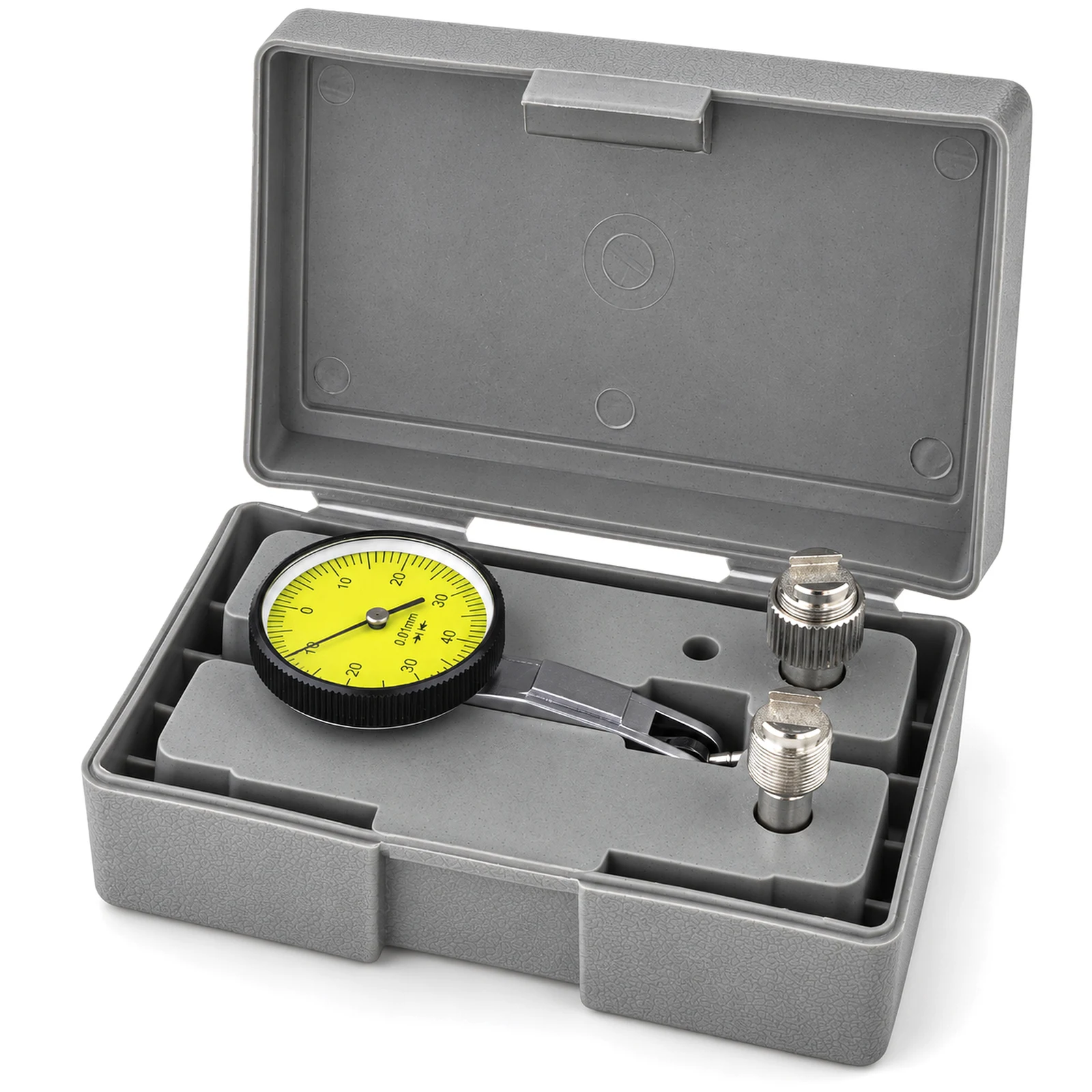

Zestaw czujnika zegarowego uchylnego 0-0,8 mm z instrukcją

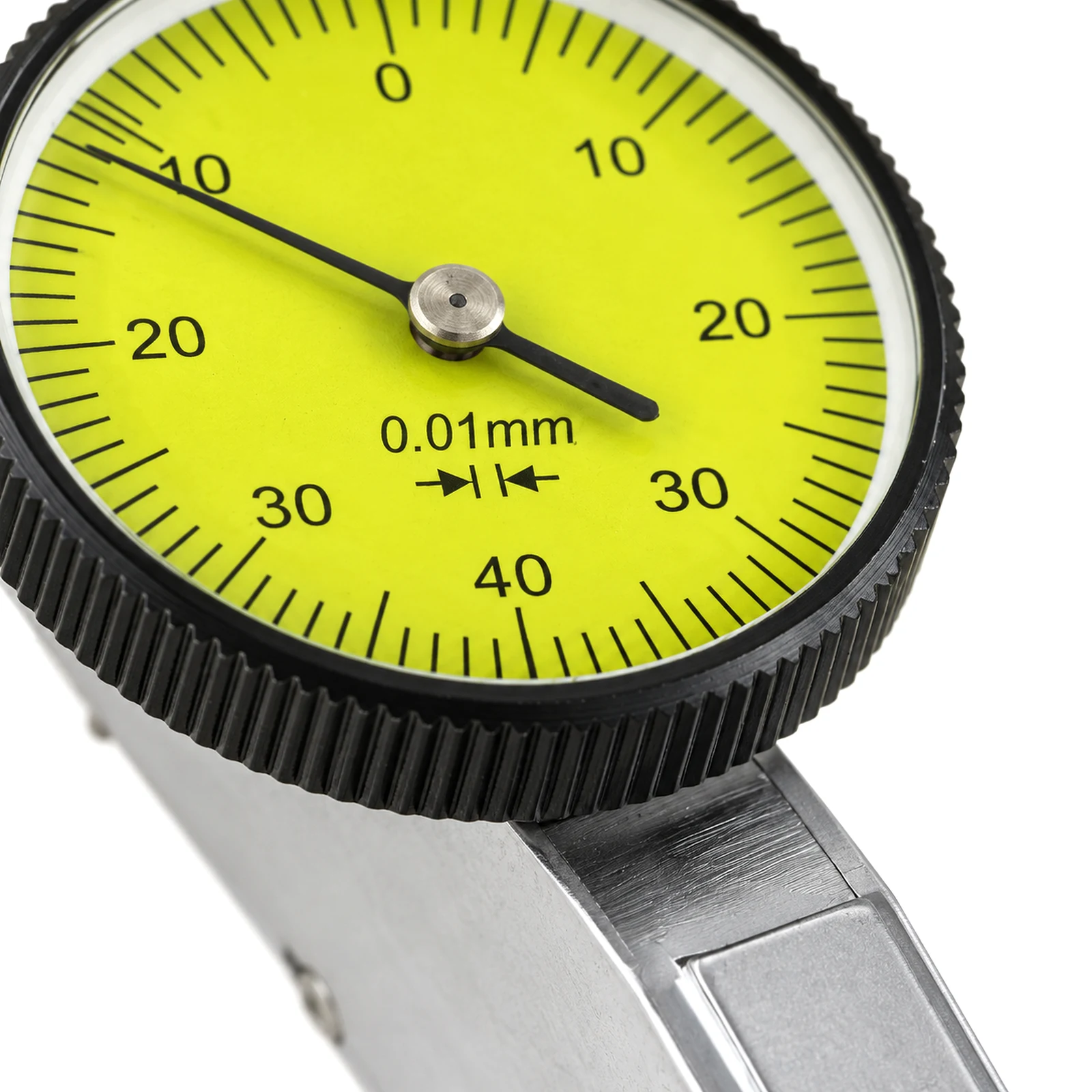

Mechaniczny czujnik zegarowy uchylny do kontroli odchyłek i bicia oraz ustawiania detali.
- SKU
- VL9260016
- GTIN-14
- 05908170451101
- EAN-13
- 5908170451101
Przeczytaj przed pracą
Bezpieczne użytkowanie
Zasady bezpiecznej pracy
- Przed pracą przeczytaj instrukcję i sprawdź, czy produkt jest kompletny i sprawny.
- Nie używaj produktu pękniętego, wygiętego, zużytego ani uszkodzonego. Odłóż go i oznacz, aby nikt go nie użył.
- Zadbaj o porządek, dobre oświetlenie i wentylację stanowiska. Wytrzyj rozlany olej i zostaw wolne przejścia.
- Chroń oczy okularami ochronnymi, a ręce przylegającymi rękawicami dobranymi do pracy.
- Przy hałasie załóż ochronniki słuchu, przy pyle maskę, a gdy coś może spaść, kask i obuwie ochronne.
- Noś dopasowaną odzież, zdejmij biżuterię i zwiąż długie włosy.
- Pracuj w stabilnej pozycji. Gdy to możliwe, zamocuj obrabiany element w imadle lub ściskiem.
- Nie pracuj zmęczony ani pod wpływem alkoholu, środków odurzających lub leków ograniczających sprawność.
- Osoby postronne, dzieci i zwierzęta trzymaj z dala od miejsca pracy.
- Używaj produktu tylko zgodnie z przeznaczeniem. Nie przerabiaj go i nie zastępuj nim innego narzędzia.
- Nie zdejmuj osłon elektronarzędzia. Przed wymianą tarczy lub nasadki odłącz zasilanie albo wyjmij akumulator.
- Po pracy oczyść produkt i przechowuj go w suchym miejscu, poza zasięgiem dzieci.
- Trzymaj w pobliżu apteczkę i gaśnicę. Przy urazie udziel pierwszej pomocy, a w razie potrzeby zadzwoń pod 112.
- Gdy zauważysz wadę lub brak elementu, przerwij pracę i zgłoś to sprzedawcy.
12 najważniejszych zagrożeń
- Zagrożenie 1 z 12
Zmiażdżenie przy pomiarze tarczy hamulcowej
ZAKAZ: Nie mierz tarczy hamulcowej w pojeździe opartym wyłącznie na podnośniku.
RYZYKO: Dostęp do tarczy wymaga pracy przy uniesionym pojeździe; jego opadnięcie może spowodować zmiażdżenie lub śmierć.
ZAPOBIEGANIE: Podeprzyj pojazd w punktach producenta i zablokuj koła pozostające na podłożu.
- Zagrożenie 2 z 12
Pochwycenie podczas ustawiania czujnika
ZAKAZ: Nie ustawiaj czujnika przy włączonym napędzie obrabiarki.
RYZYKO: Dłoń sięgająca do sondy przy detalu może zostać pochwycona przez napędzany element, powodując trwały uraz.
ZAPOBIEGANIE: Wyłącz napęd i zabezpiecz go przed uruchomieniem przed zbliżeniem rąk do czujnika.
- Zagrożenie 3 z 12
Wyrwanie czujnika przez ruch maszyny
ZAKAZ: Nie uruchamiaj obrabiarki z czujnikiem w torze ruchu wrzeciona lub detalu.
RYZYKO: Kolizja napędzanego elementu z zamocowanym korpusem może wyrwać przyrząd i spowodować ciężki uraz, w tym uszkodzenie oka.
ZAPOBIEGANIE: Usuń czujnik z toru ruchu; przy obrabiarce stosuj okulary ochronne.
- Zagrożenie 4 z 12
Błędna ocena stanu tarczy hamulcowej
ZAKAZ: Nie zatwierdzaj elementu hamulca na podstawie wyniku o niepotwierdzonej wiarygodności.
RYZYKO: Błędne wskazanie może ukryć wadę mierzonej tarczy; dopuszczenie wadliwego elementu może przyczynić się do wypadku z ciężkimi obrażeniami.
ZAPOBIEGANIE: Sprawdź czujnik i powtórz pomiar; wynik graniczny zweryfikuj przyrządem o znanej dokładności.
- Zagrożenie 5 z 12
Oparzenie podczas ustawiania końcówki
ZAKAZ: Nie ustawiaj końcówki na gorącej tarczy hamulcowej ani świeżo obrobionym detalu.
RYZYKO: Ustawianie krótkiego ramienia blisko rozgrzanej powierzchni może spowodować oparzenie dłoni.
ZAPOBIEGANIE: Odczekaj, aż element ostygnie i jego temperatura się ustabilizuje.
- Zagrożenie 6 z 12
Przygniecenie palców przy detalu
ZAKAZ: Nie wkładaj palców między czujnik a ręcznie obracany detal.
RYZYKO: Zmniejszający się prześwit między zamocowanym korpusem a ręcznie obracanym detalem może przygnieść palce.
ZAPOBIEGANIE: Zatrzymaj detal przed każdą zmianą położenia czujnika.
- Zagrożenie 7 z 12
Zgięcie ramienia przy podważaniu
ZAKAZ: Nie używaj ramienia pomiarowego do podważania ani przesuwania części.
RYZYKO: Boczne obciążenie smukłego ramienia może je zgiąć i uszkodzić przegub.
ZAPOBIEGANIE: Przesuwaj czujnik za korpus, a detal reguluj jego uchwytem.
- Zagrożenie 8 z 12
Odkształcenie trzpieni wskutek uderzeń

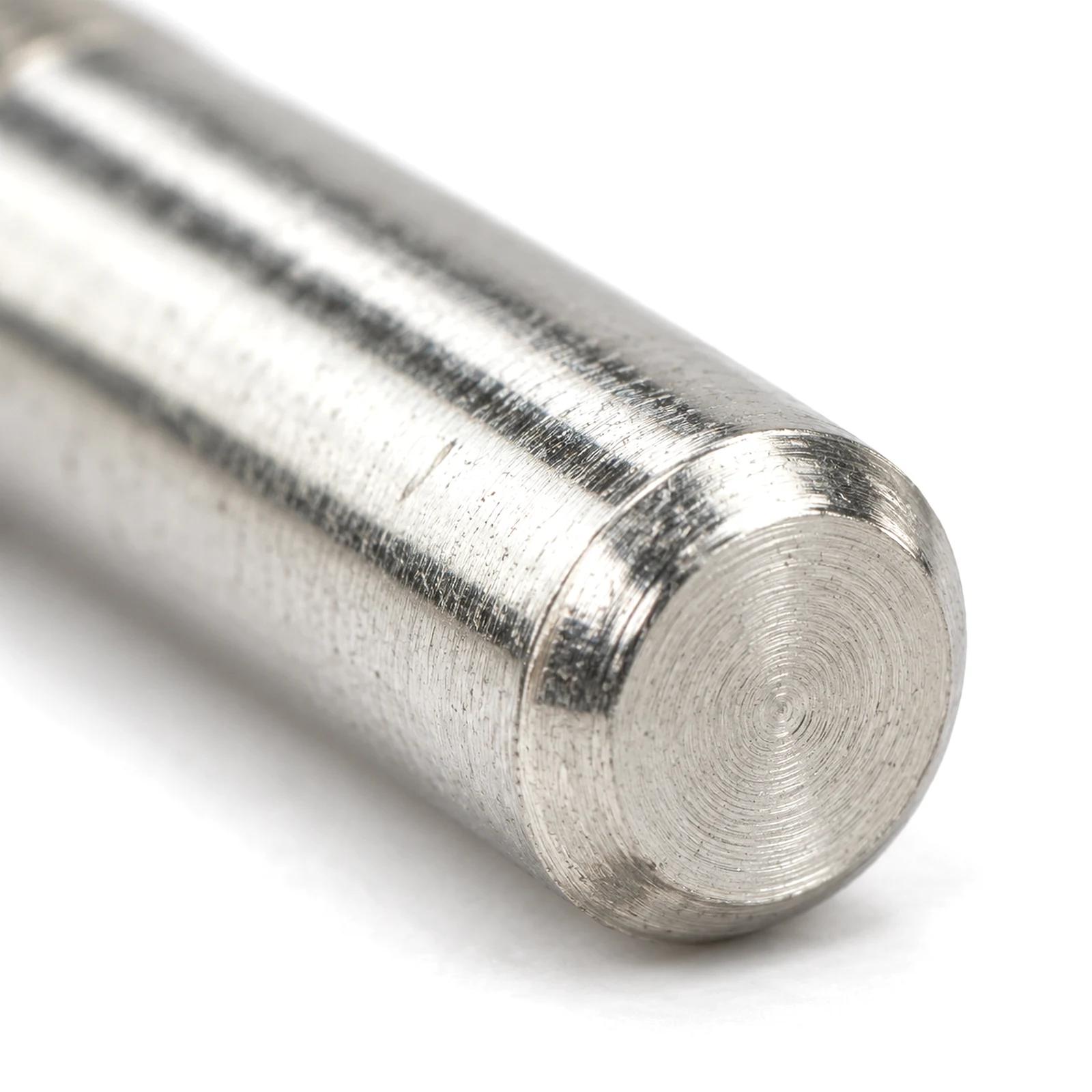

ZAKAZ: Nie używaj trzpieni mocujących jako wybijaków ani punktaków.

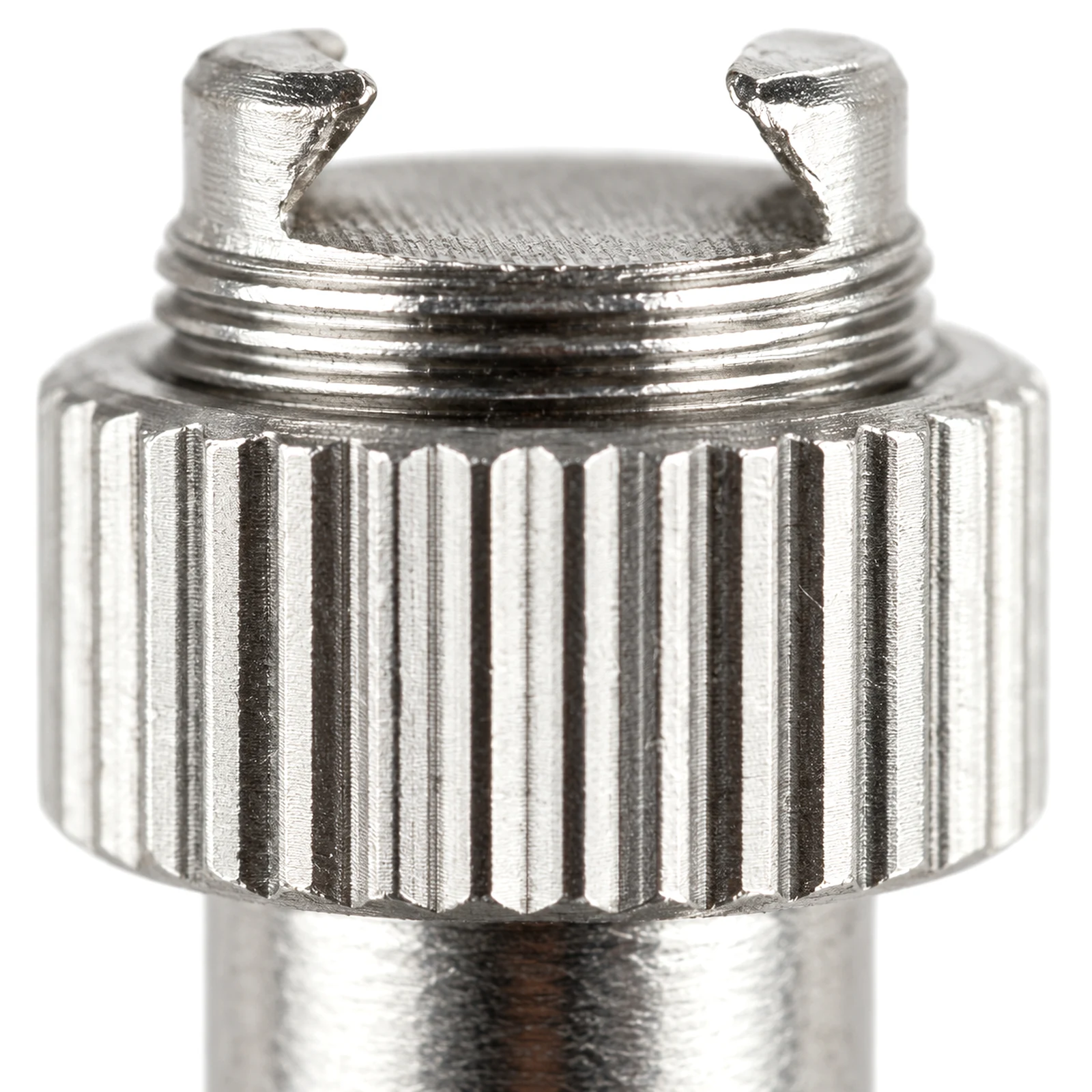

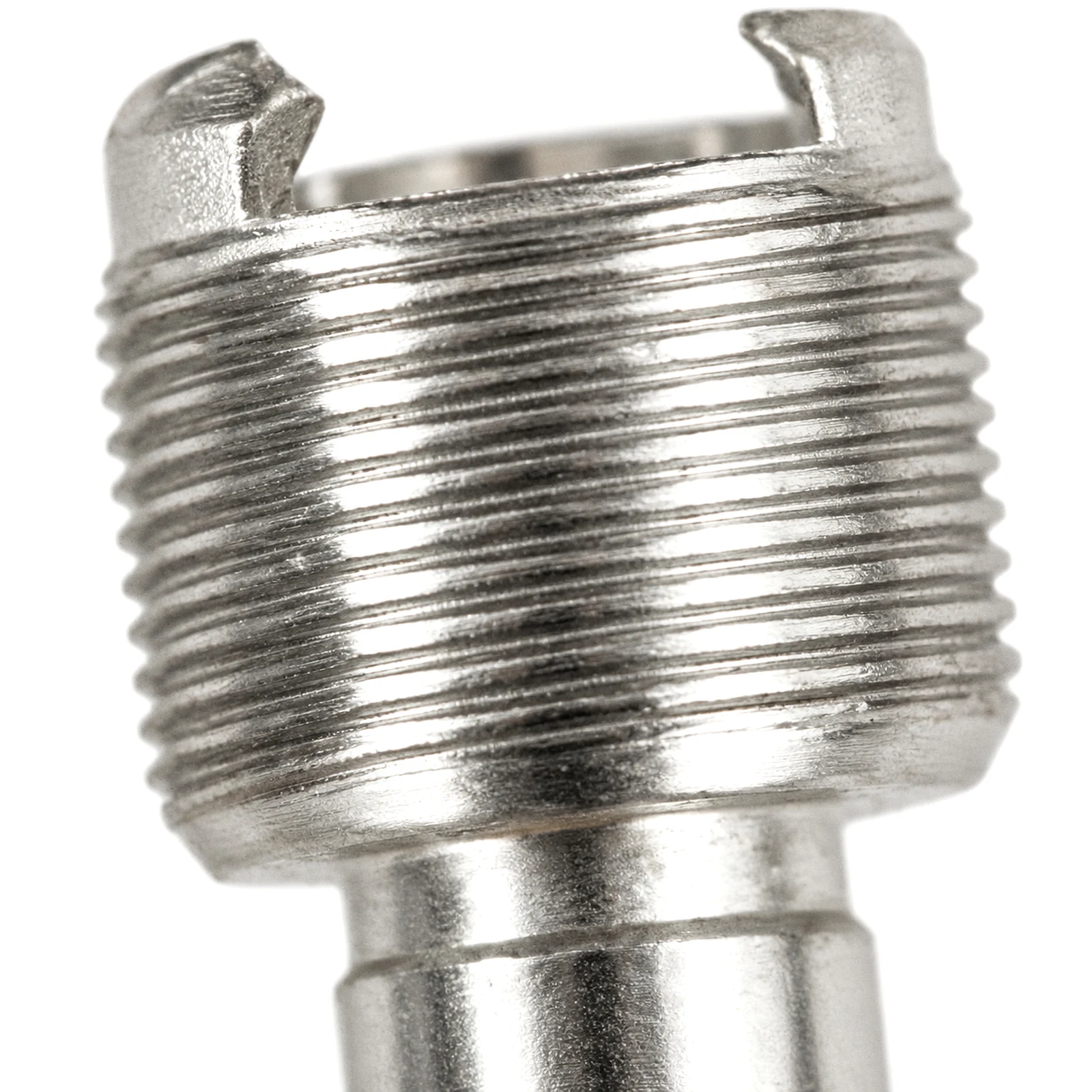

RYZYKO: Uderzenia mogą odkształcić głowice z zaczepami i uniemożliwić pewne zamocowanie czujnika.
ZAPOBIEGANIE: Używaj trzpieni wyłącznie do mocowania czujnika w dopasowanym uchwycie.
- Zagrożenie 9 z 12
Wysunięcie trzpienia z uchwytu
ZAKAZ: Nie zaciskaj trzpienia w niedopasowanym uchwycie ani na samym końcu chwytu.
RYZYKO: Niewystarczające osadzenie chwytu lub głowicy może spowodować wysunięcie i upadek czujnika na detal.
ZAPOBIEGANIE: Dobierz zacisk do trzpienia 6 lub 8 mm i sprawdź pewne osadzenie obu połączeń.
- Zagrożenie 10 z 12
Uszkodzenie mocowania nadmiernym zaciskiem
ZAKAZ: Nie dokręcaj zacisku czujnika szczypcami ani przedłużką.
RYZYKO: Nadmierny zacisk może odkształcić zaczepy lub prowadnicę i uszkodzić mocowanie.
ZAPOBIEGANIE: Zaciśnij mocowanie bez odkształceń i sprawdź swobodny ruch wskazówki.
- Zagrożenie 11 z 12
Przeciążenie mechanizmu pomiarowego
ZAKAZ: Nie dociskaj ramienia poza zakres 0–0,8 mm ani przez wyczuwalny opór.
RYZYKO: Przeciążenie przekładni po wyczerpaniu zakresu ruchu może trwale uszkodzić mechanizm.
ZAPOBIEGANIE: Ustaw zapas ruchu w obu kierunkach; przy końcu zakresu odsuń czujnik.
- Zagrożenie 12 z 12
Zaczepienie końcówki o przeszkodę

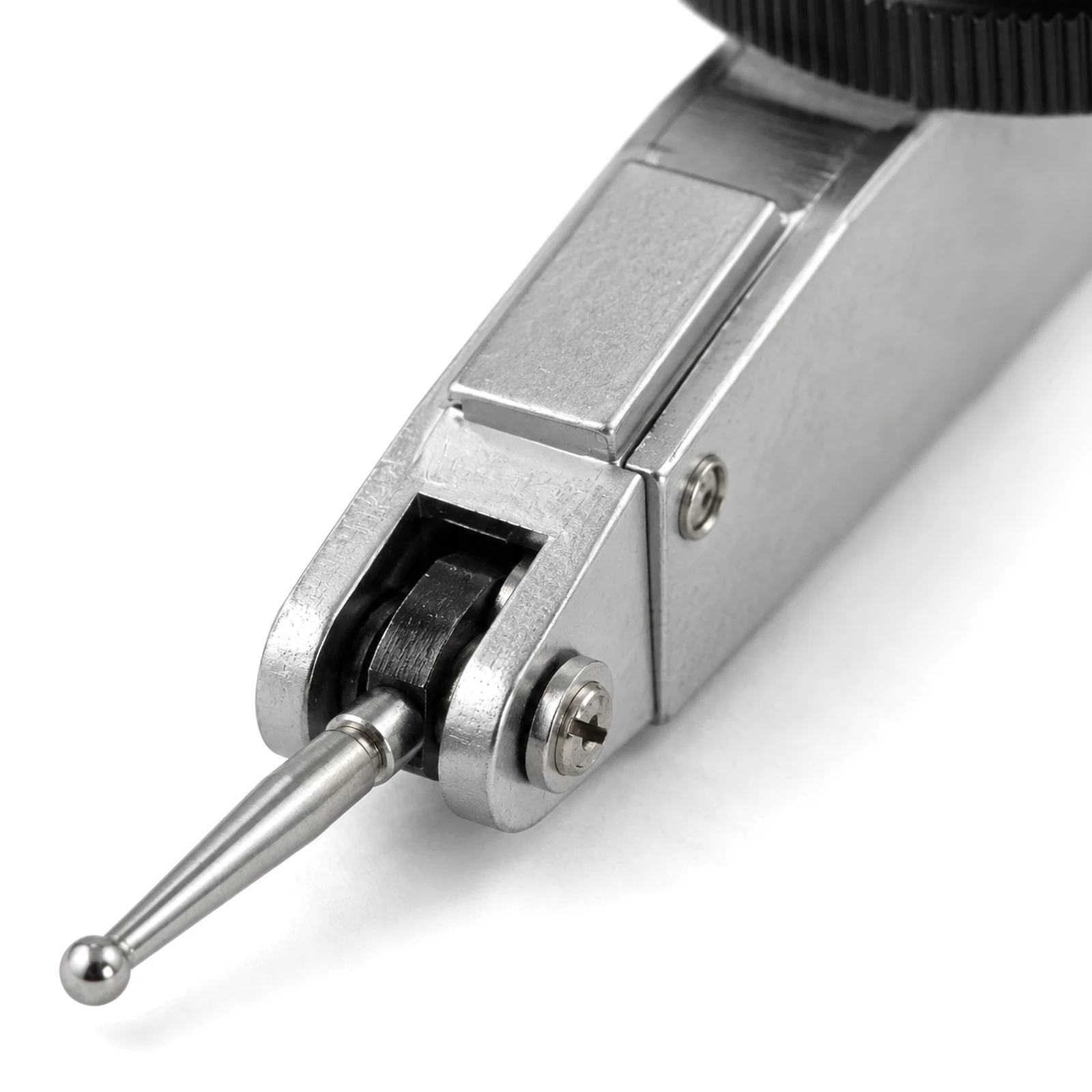

ZAKAZ: Nie przeciągaj kulki przez otwory, rowki ani ostre uskoki.
RYZYKO: Zaczepienie kulki o krawędź otworu, rowka lub uskoku może zgiąć ramię albo uszkodzić powierzchnię detalu.
ZAPOBIEGANIE: Odsuń końcówkę przed przeszkodą i przyłóż ją ponownie do ciągłej powierzchni.
